Система генерации трехмерной модели участка

Автоматизированная система генерации трехмерной модели участка местности на основе данных из электронных топографических карт

Система генерации трехмерной модели участка

Назначение

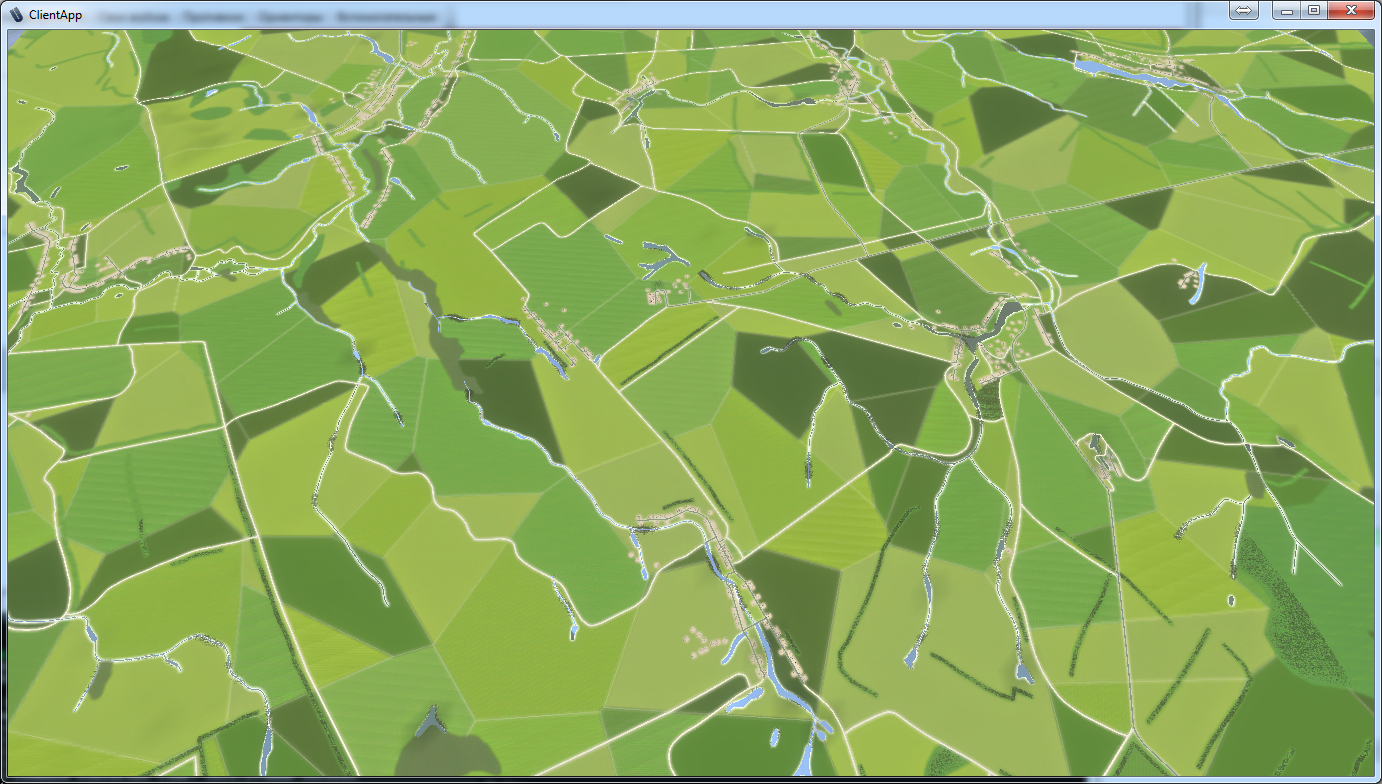

Построение трехмерной (3D) моделей участков местности на основе картографических исходных данных электронных топографических карт (ЭТК) различных форматов для последующей демонстрации на средствах индивидуальной и групповой визуализации. Технология обеспечивает эффект присутствия на участке ведения боевых действий (учений) в выбранном регионе.


Состав


  • участок от 600 км2 с координатной сеткой и картой высот;
  • точность воспроизведения картографических данных не менее 1 м.;
  • высочайший уровень детализации объектов (Full HD/4K);
  • 30 типов земной поверхности с различной флорой;
  • развитая система дорог и водных объектов;
  • настраиваемое время суток;
  • динамически изменяющиеся метеорологические условия;
  • система управления точками наблюдения;
  • система визуализации эффектов огневого поражения;
  • терраморфинг.

  • Построение 3D моделей местности реализуется на основе картографических исходных данных электронных топографических карт (ЭТК).
  • Технология обеспечивает эффект присутствия на участке ведения боевых действий (учений) в выбранном регионе.
  • Высочайший уровень детализации объектов, настраиваемое время года и суток.

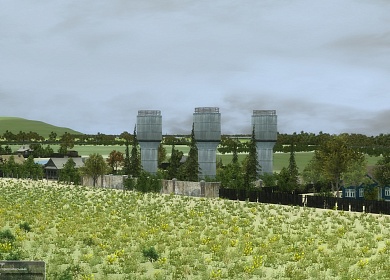

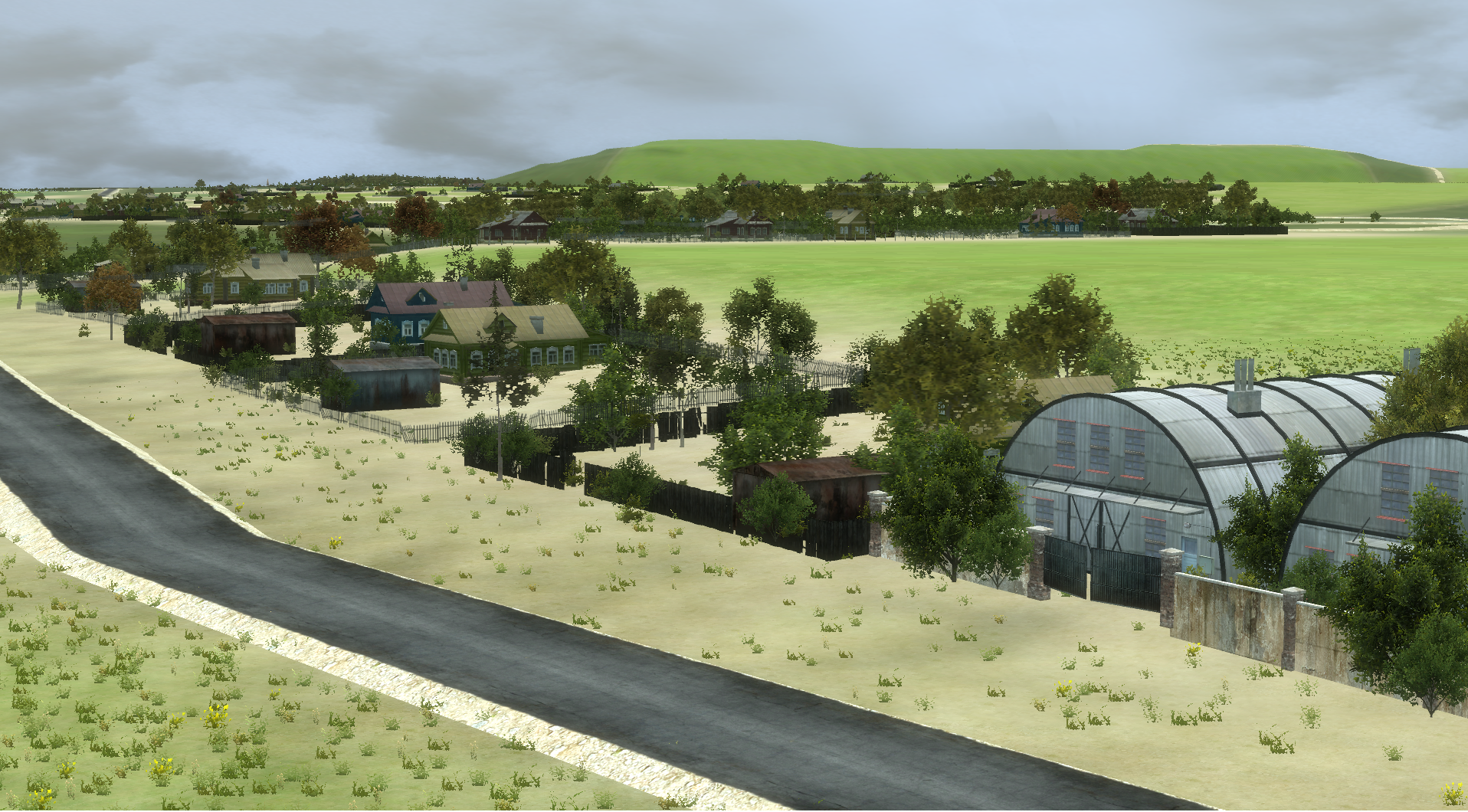

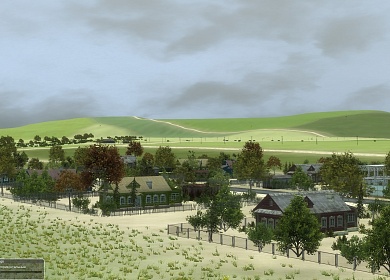

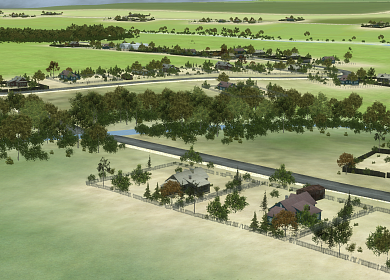

  • Взаимодействующие ландшафтные элементы, объекты инфраструктуры и жизнедеятельности человека.

Интеграция

Интеграция трехмерной модели участка местности с программно-техническими имитаторами средств оптической, технической, воздушной артиллерийской разведки:


Артиллерийская буссоль ПАБ-2

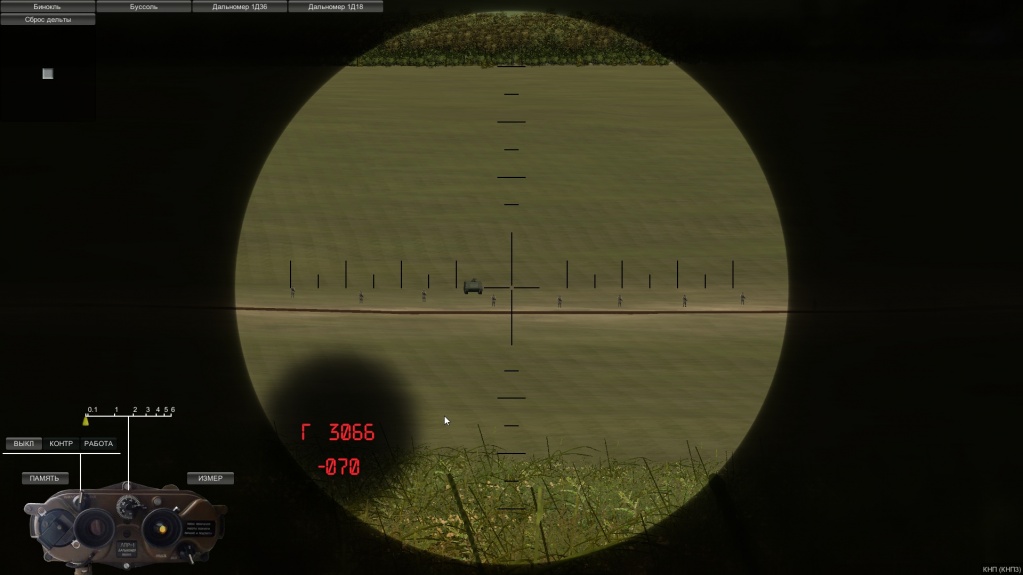

ЛПР 1Д18


ЛЦД 1Д22



БЛА

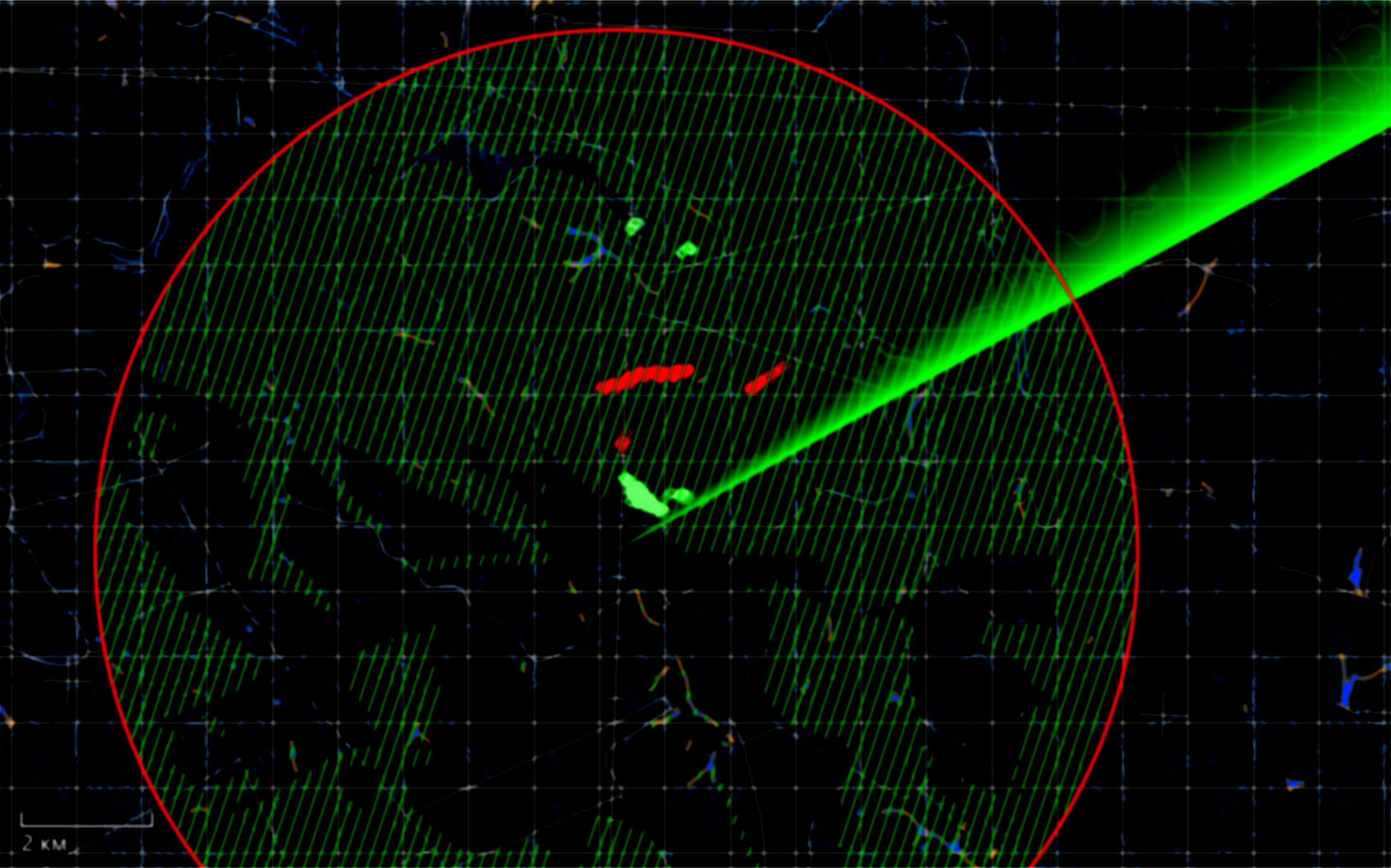

РЛС РНДЦ


РЛС РОП, ПЗР

Трехмерная модель участка местности, построенная на основе исходных данных ЭТП как элемент визуализации (демонстрации) может быть интегрирована в различные программно-технические средства, комплексы, системы управления и обучения.

СТЕК ТЕХНОЛОГИЙ

Программно-технический комплекс  реализован из следующих функциональных компонентов:

  • Геоинформационный модуль осуществляющий извлечение и обработку картографических данных из электронной топографической карты. Реализован с использованием технологий GeoAPI, NetTopologySuite и GisToolkit (КБ-Панорама);
  • Генератор трехмерной модели участка местности на основе картографических исходных данных и существующей базы материалов, моделей, префабов, характерных для соответствующих ландшафтных элементов, элементов инфраструктуры и жизнедеятельности. Реализован на .NET Framework и Unity с использованием 3DMax.

Платформы разработки:
.NET Framework, WPF

3D:
Unity, 3DMax

ГИС
GeoAPI, GisToolkit, NetTopologySuite

Язык:
C#

Система контроля версий:
Git
