Учебно–тренировочное средство для обучения специалистов артиллерии и РСЗО стрельбе и управлению огнем9Ф6017 («Артерра-ВТ-3D»)
Назначение
Тренажер предназначен для обучения и совершенствования навыков специалистов артиллерии (ствольной, минометной, РСЗО) в выполнении мероприятий подготовки стрельбы и управления огнем в звене «батарея-дивизион-бригада» в рамках боевой подготовки артиллерийских подразделений, частей и соединений, образовательного процесса военно-учебных заведений.
Объекты обучения, цели обучения:
- командиры артиллерийских дивизионов;
- начальники штабов артиллерийских дивизионов;
- командиры артиллерийских батарей;
- старшие офицеры артиллерийских батарей;
- начальники (операторы) РЛС РОП, РНДЦ, ПЗР, КВР с БЛА;
- разведчики-дальномерщики, корректировщики артиллерийского огня.
Обучение и совершенствование практических навыков в выполнении мероприятий подготовки стрельбы и в выполнении огневых задач специалистов артиллерии и РСЗО (ствольной буксируемой и самоходной, реактивной и минометной).
Совершенствование слаженности артиллерийских, минометных подразделений и РСЗО при выполнении мероприятий подготовки стрельбы и при управлении огнем, в т.ч. с применением приданных технических средств артиллерийской разведки.
Возможности
- Выполнение учебных огневых задач в соответствии с требованиями и по нормативам «Курса подготовки артиллерии» (КПА), с закрытых огневых позиций, всеми видами огня, реализуя любой способ обстрела цели с различным сочетанием средств поражения в режиме реального времени с определением степени поражения целей и автоматизированным разбором и оценкой выполнения огневых задач.
- Автоматизированное построение и визуализация трехмерной модели любого географического участка местности (50 на 50 км.) на основе данных из электронных топографических карт масштаба 1:50 000 на базе ГИС «Интеграция» с характерными ландшафтными элементами, объектами жизнедеятельности и инфраструктуры, средствами и объектами поражения, эффектами ведения артиллерийского огня.
- Интегрированная динамическая система смены времени суток, метеорологических и баллистических условиях (характеристики прямой видимости, температура воздуха, направление и сила ветра, осадков).
- Выполнение учебных огневых задач в режиме реального времени, одновременно артиллерийскими: ствольными, минометными и реактивными батареями, укомплектованными всеми, стоящими на вооружении в Российской Армии артиллерийскими средствами поражения и РСЗО, во взаимодействии с различными средствами технической артиллерийской разведки (СНАР-10М, «Зоопарк-1М», КВР с БЛА «Орлан-10», ПЗР).
Баллистические модели стрельбы артиллерийских средств поражения
Ствольные:
Д-30, Д-20, Д-44, 2А65, 2С1, 2С3 (2С-3М, 2С-3М1), 2С4, 2С5, 2С9, 2С19 (2C-19М, 2С-19М1)
Минометы:
120-мм М ПМ-120 и 2Б11, 82-мм М 2Б14
РСЗО:
122-мм БМ-21 «Град», 220-мм БМ 9П140 «Ураган»
Имитация действия видов боеприпасов
- Осколочные
- Фугасные
- Осколочно-фугасные
- С дистанционным взрывателем (трубкой), тормозным кольцом
- Кассетные поражающего действия
- Кассетные дистанционного минирования
- Высокоточные («Краснополь»)
- Осветительные
- Дымовые
- Зажигательные
- Агитационные

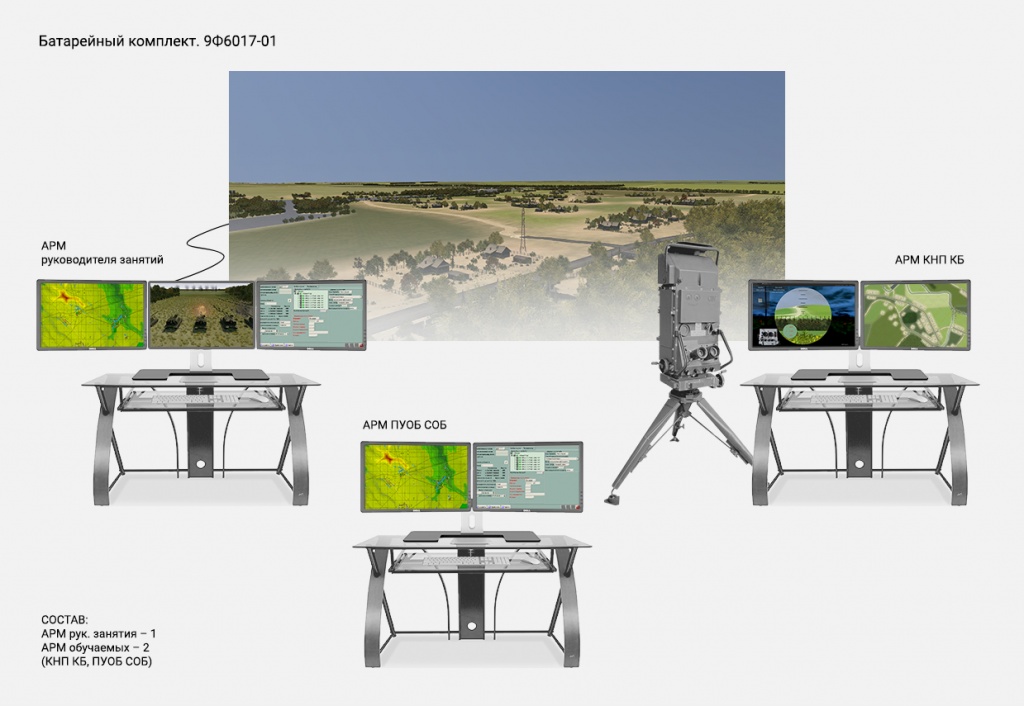

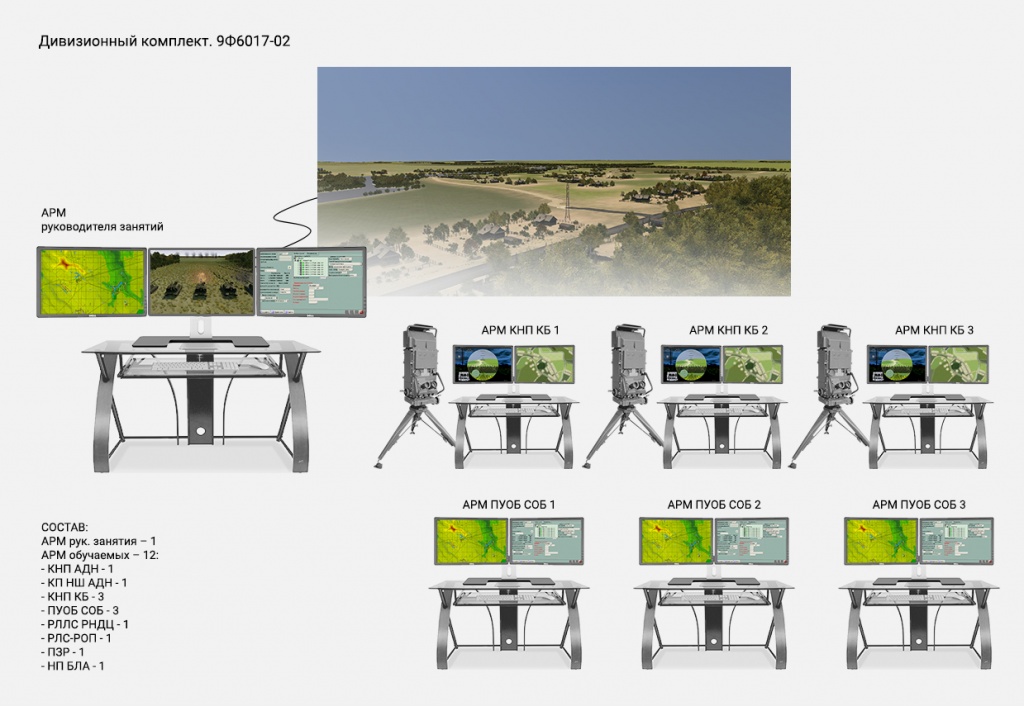

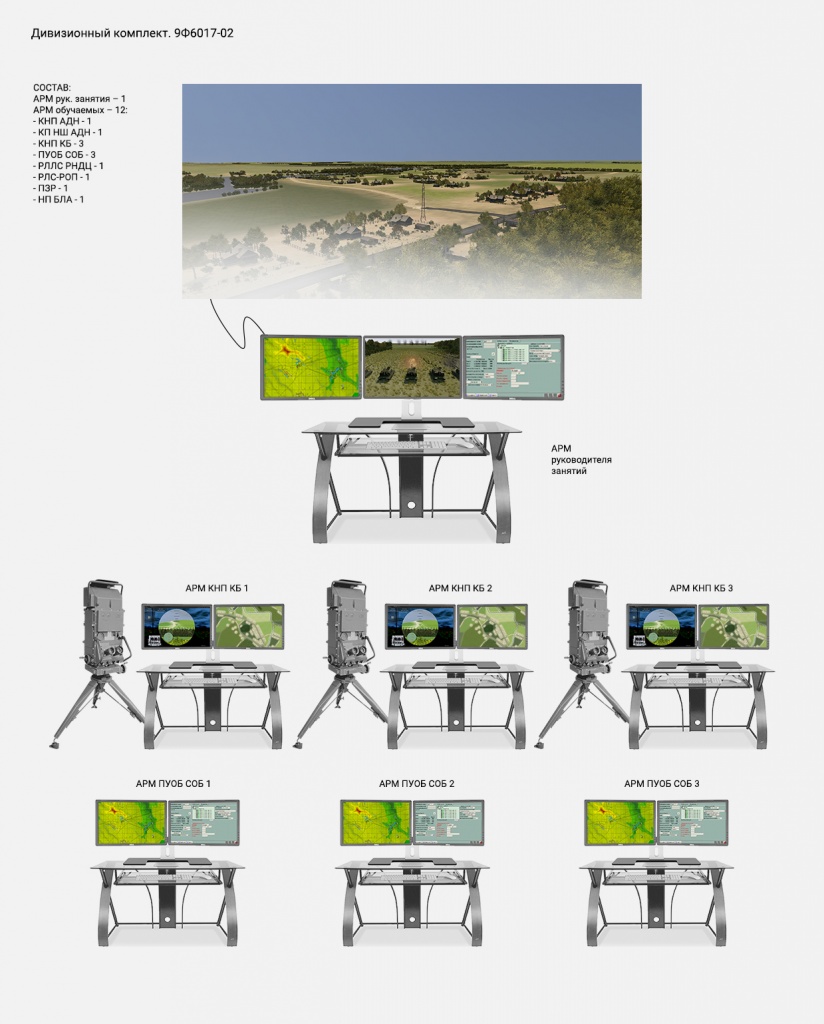

Состав и назначение основных компонентов:

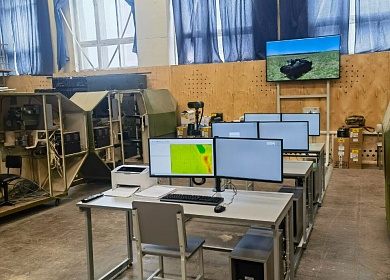

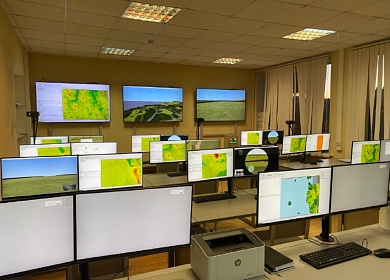

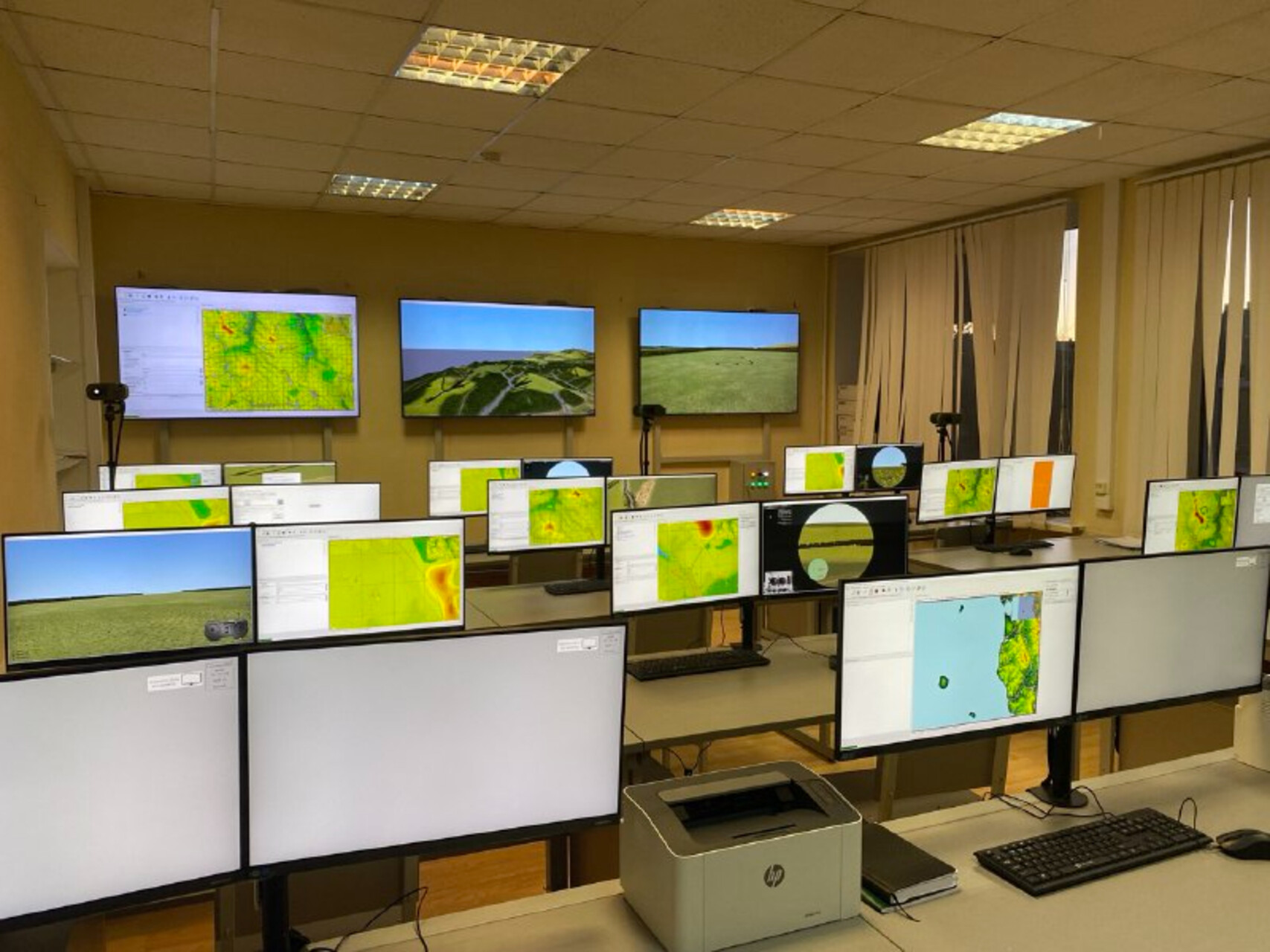

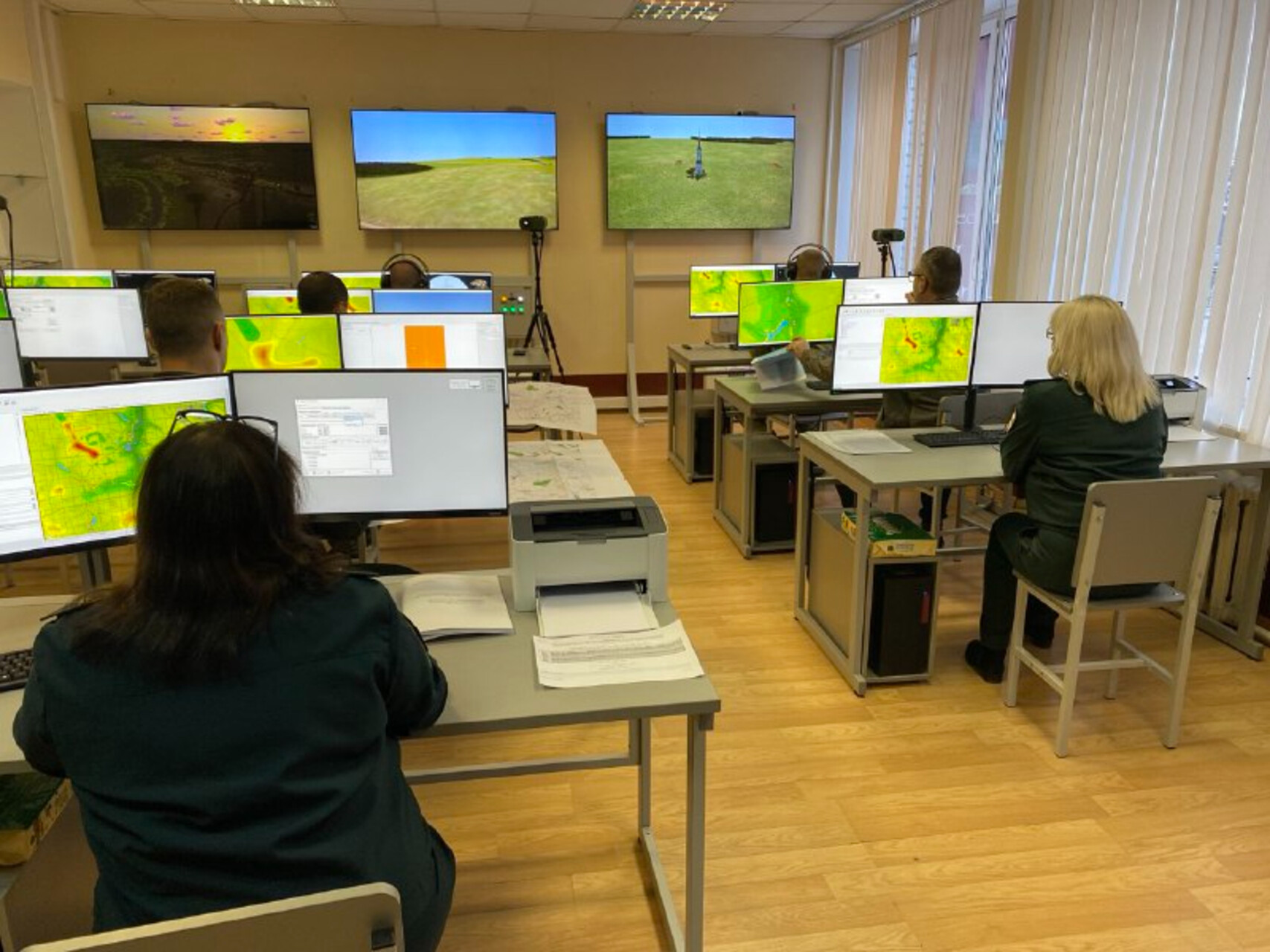

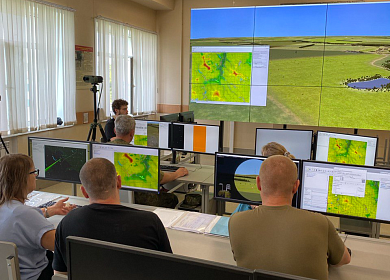

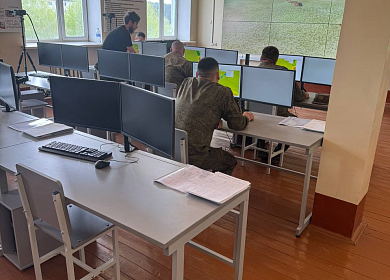

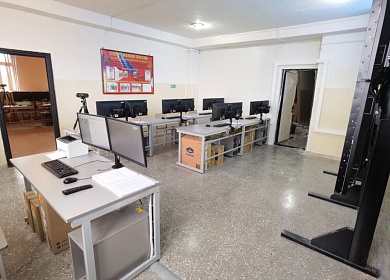

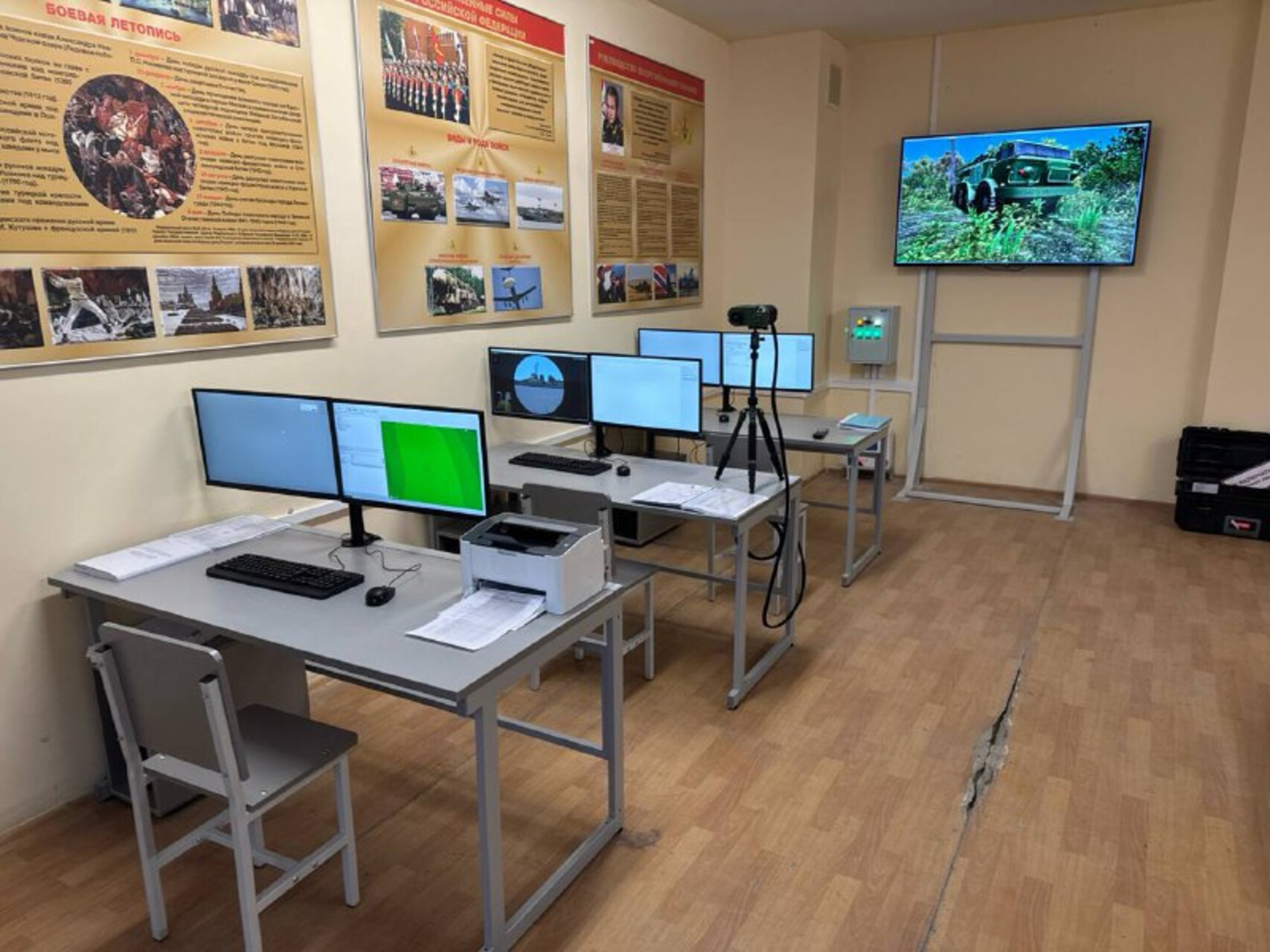

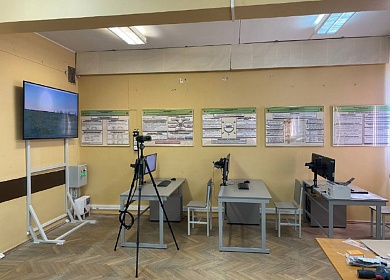

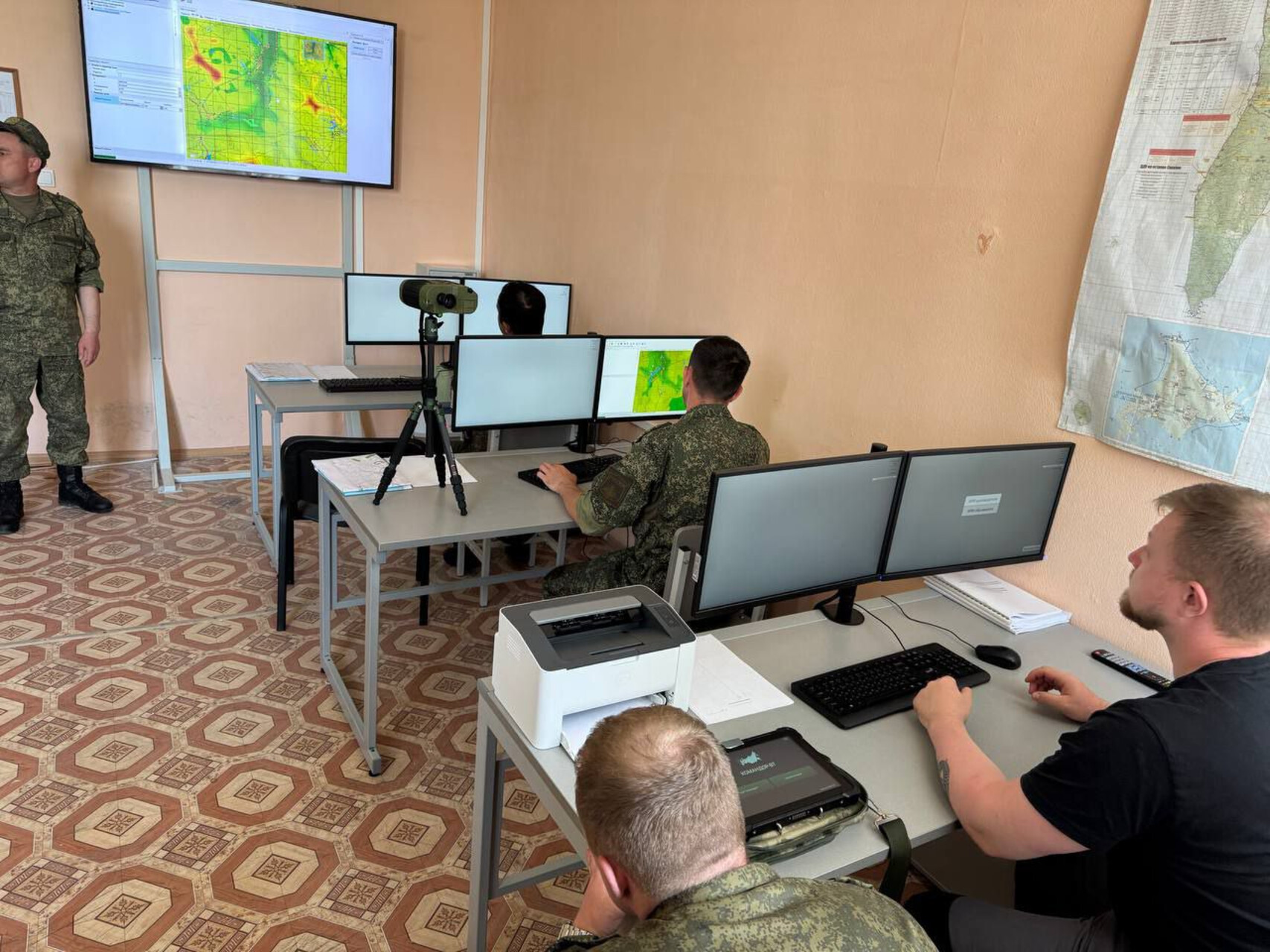

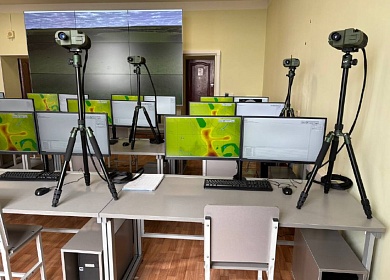

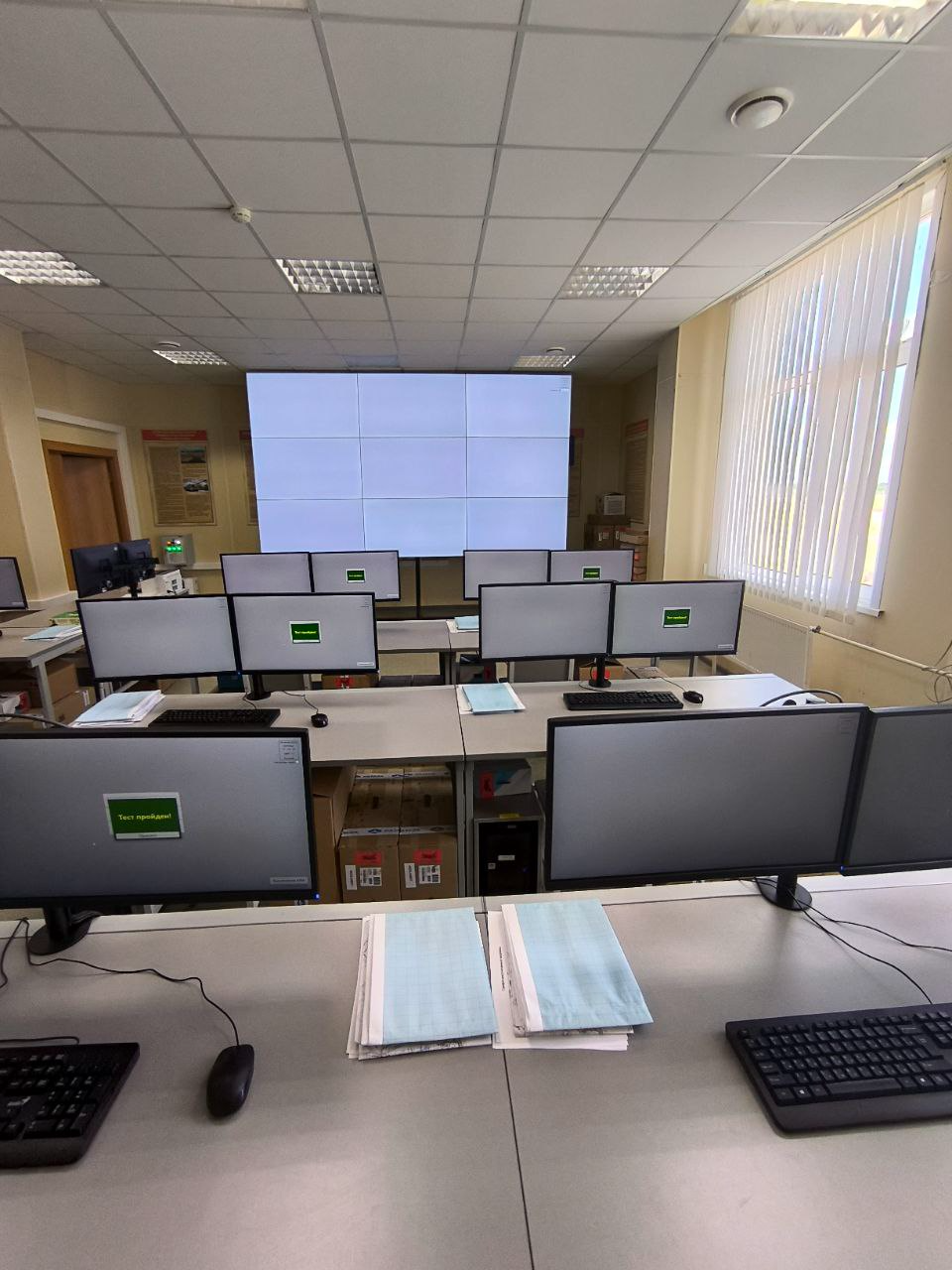

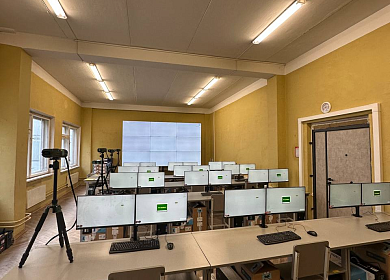

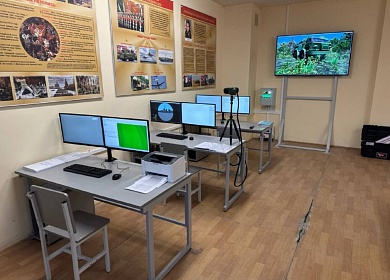

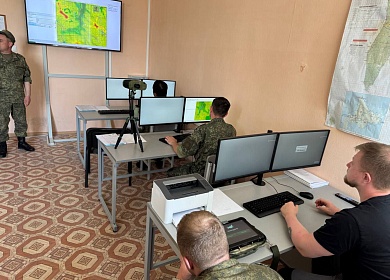

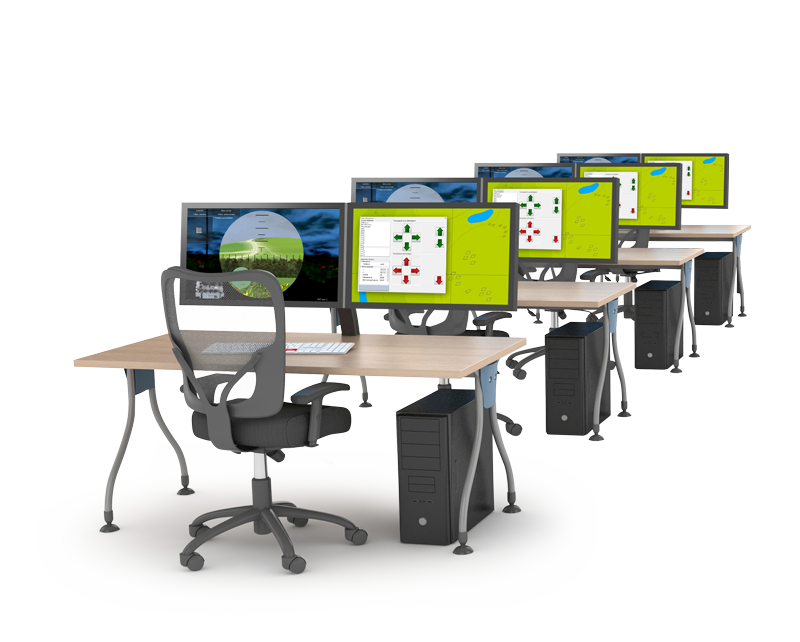

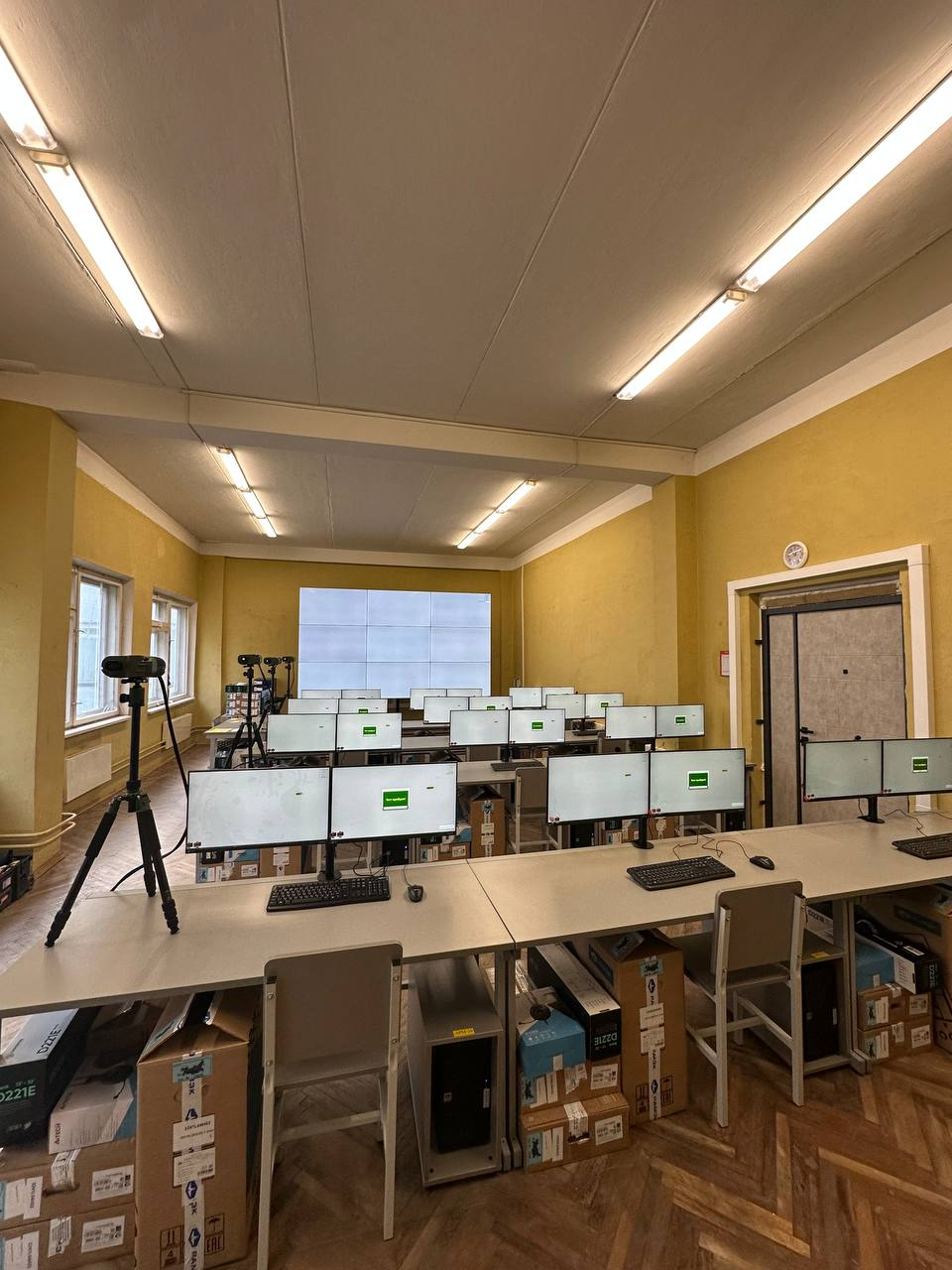

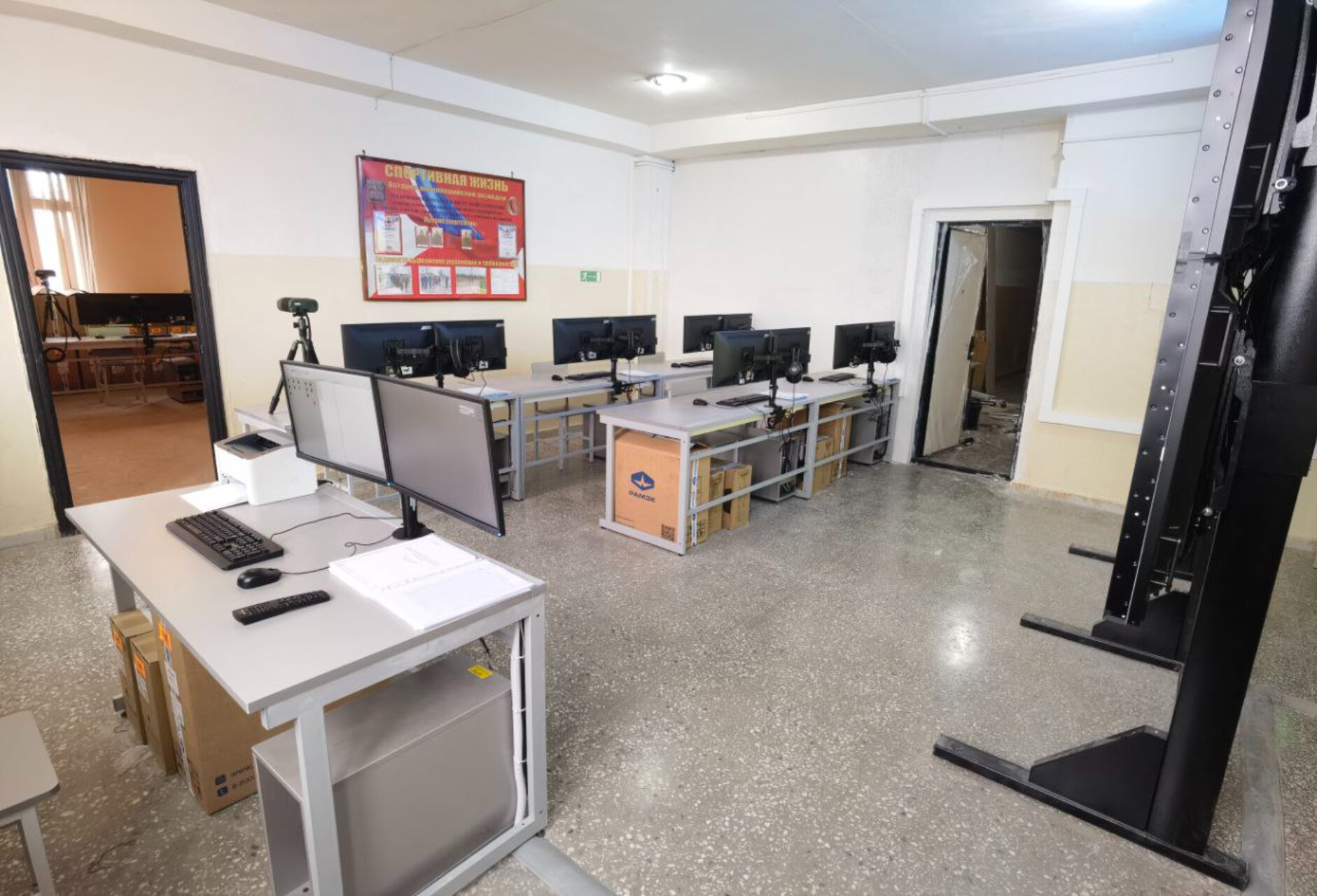

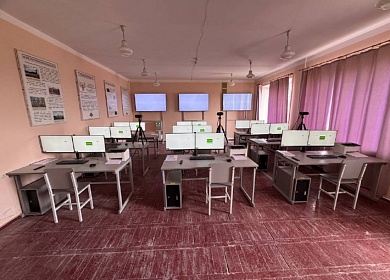

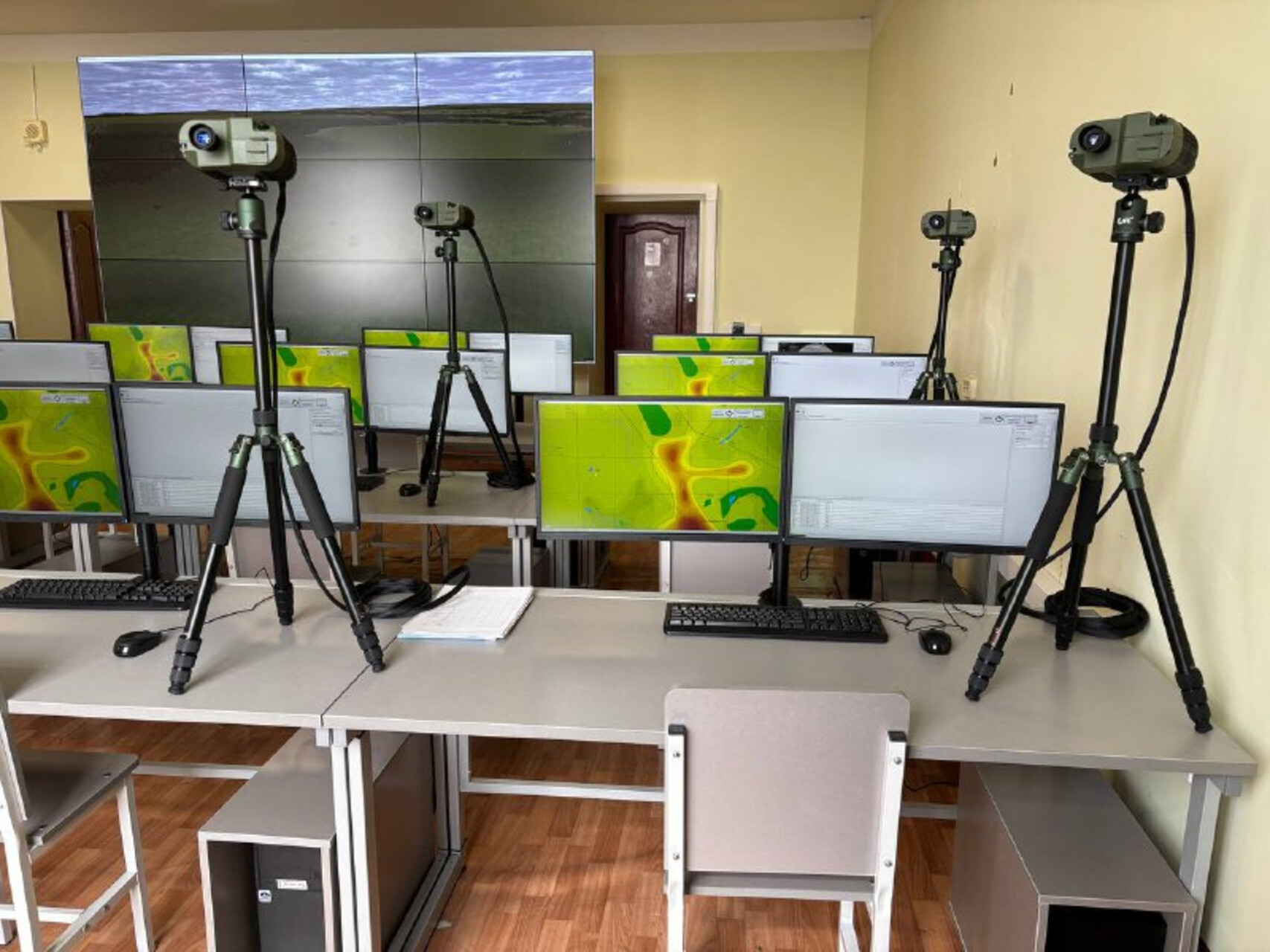

Автоматизированные рабочие места (АРМ) руководителя занятий и обучаемых на базе унифицированных ПЭВМ.
Предназначены для формирования сценария занятий и тренировок по стрельбе, реализации функциональности всех участников обучения

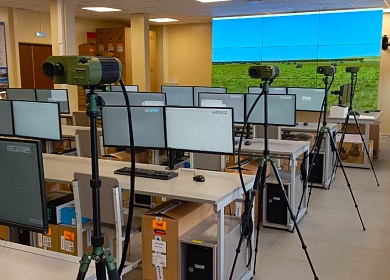

Программные, программно-аппаратные имитаторы.
- артиллерийская буссоль ПАБ-2;
- лазерный прибор разведки ЛПР (1Д18);
- лазерный целеуказатель-дальномер ЛЦД (1Д22);
- полевой призменный бинокль Б-8.

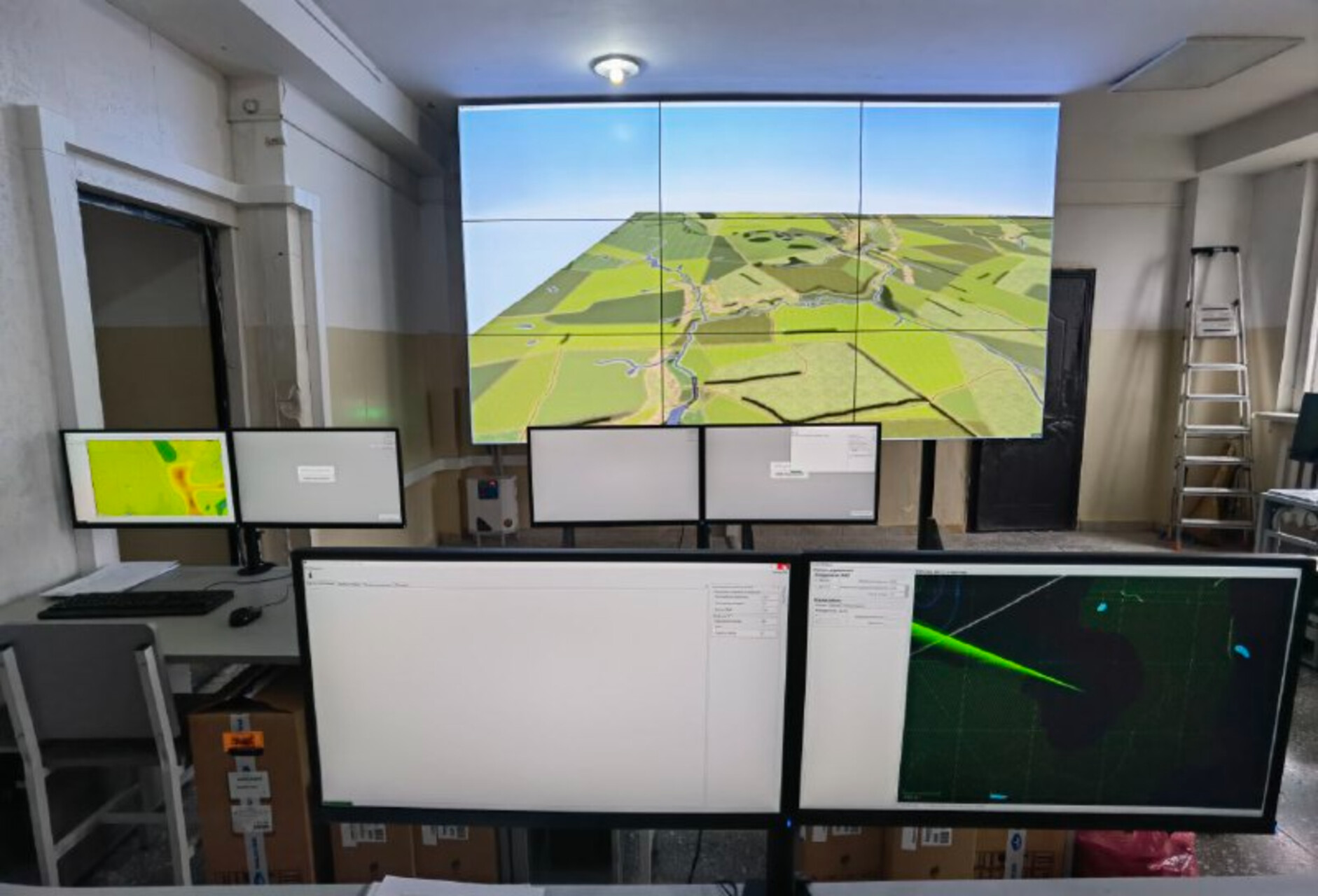

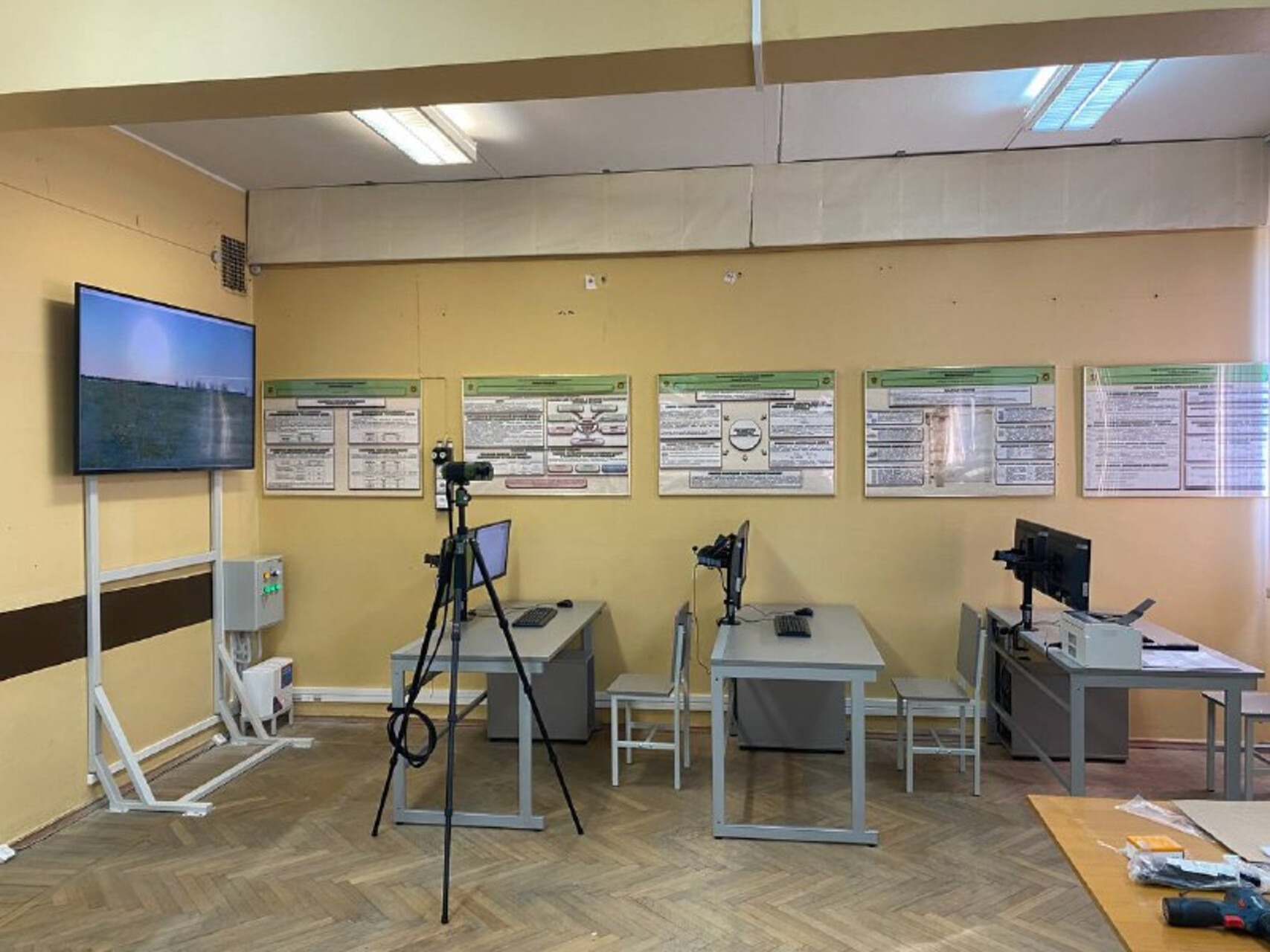

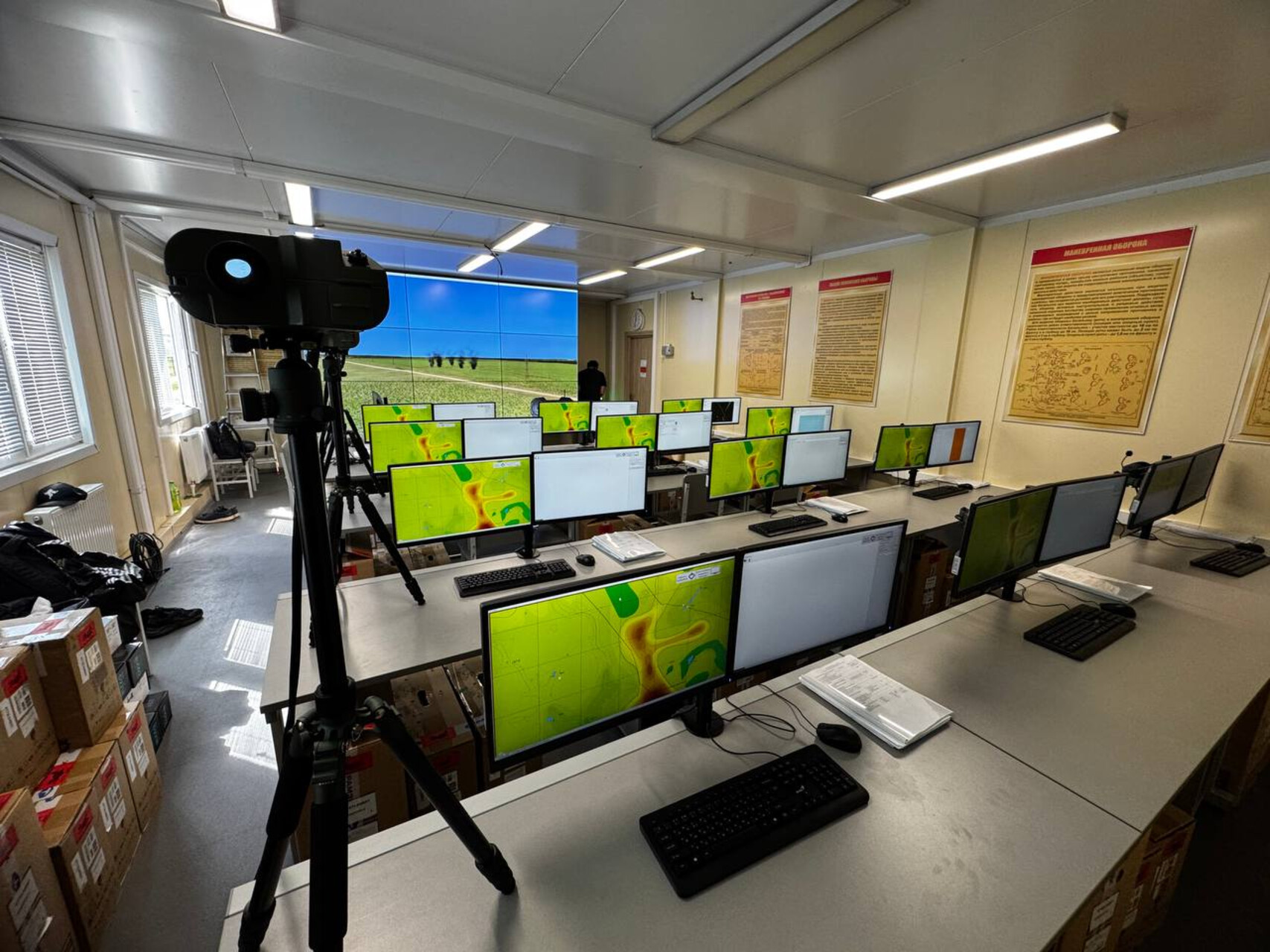

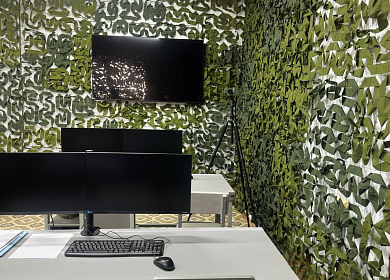

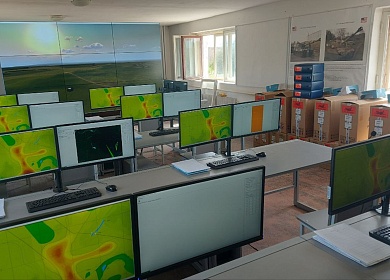

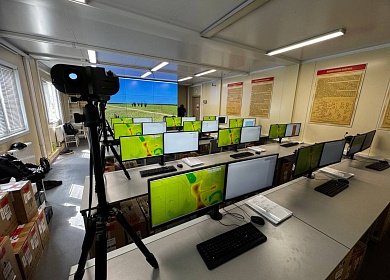

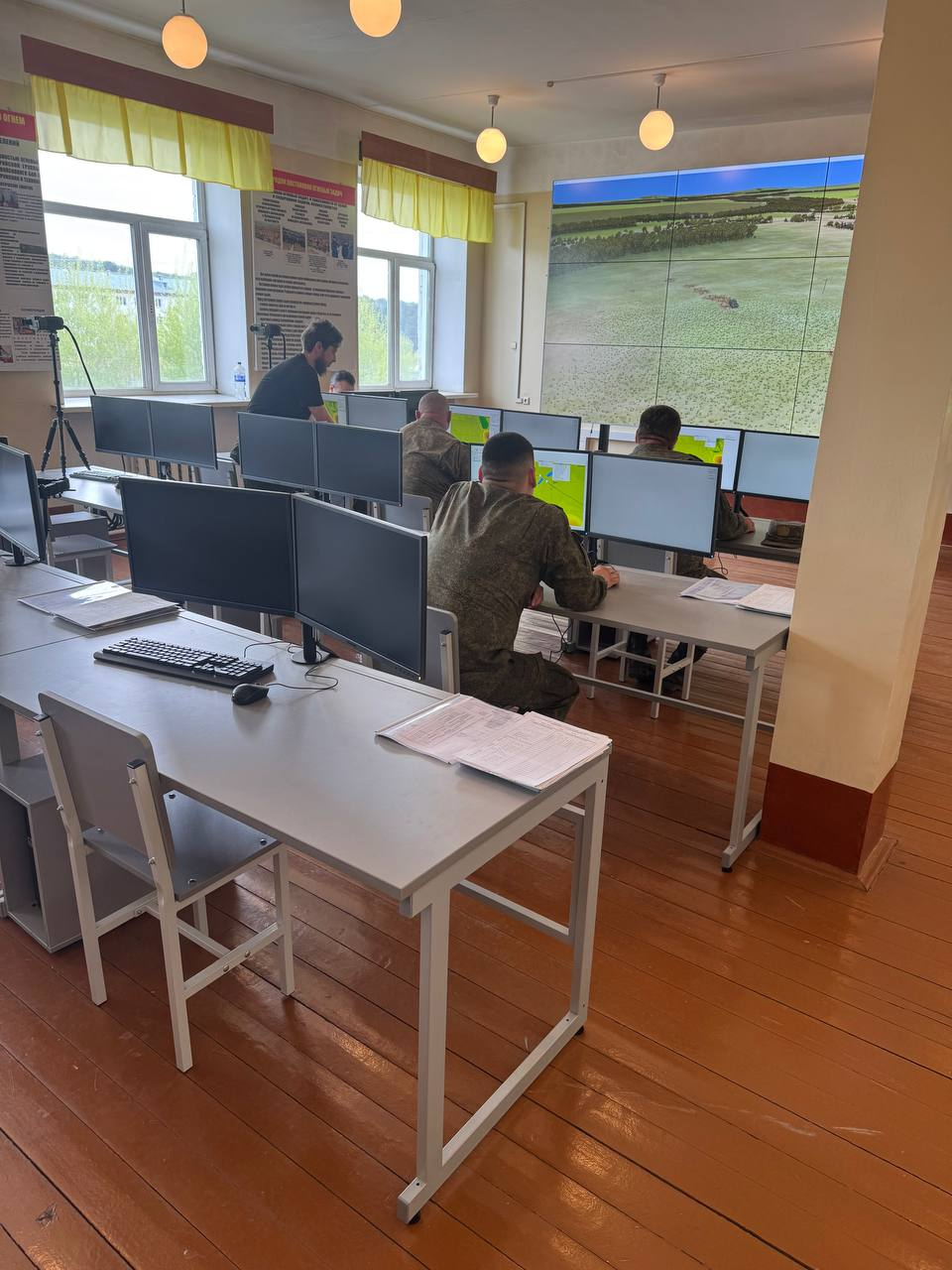

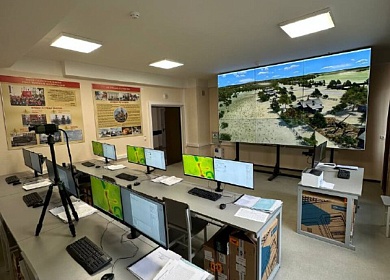

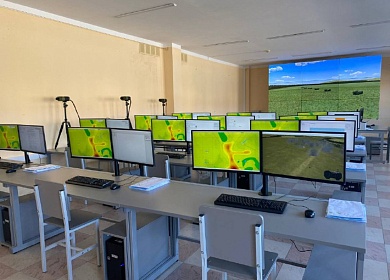

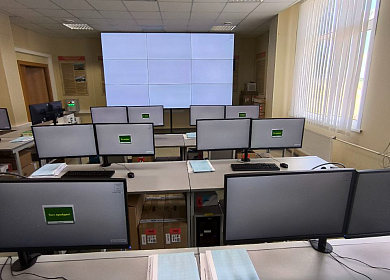

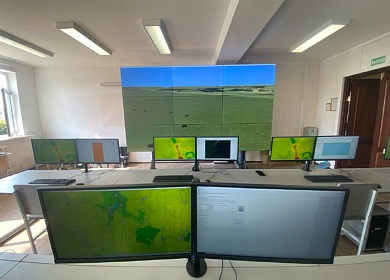

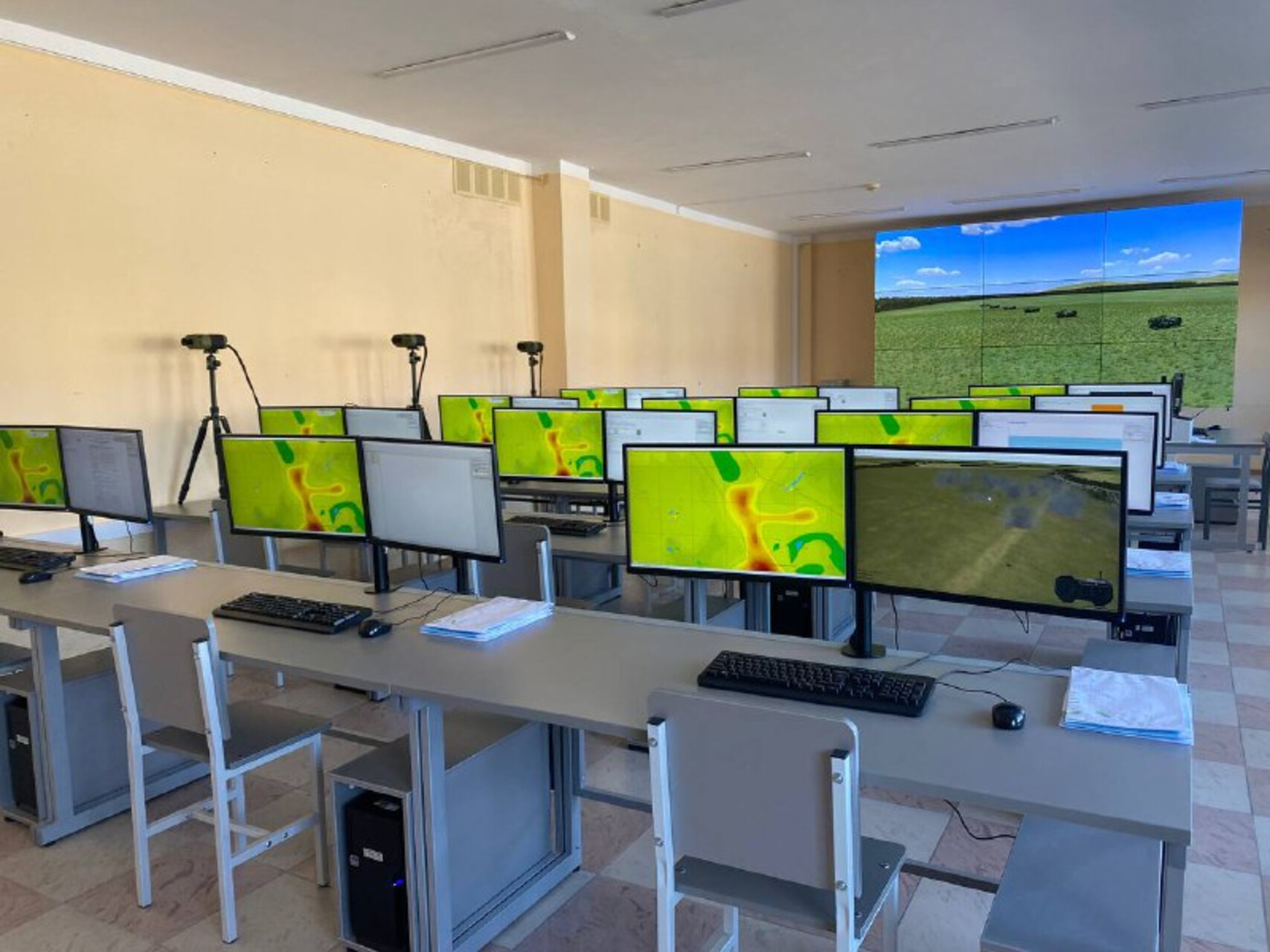

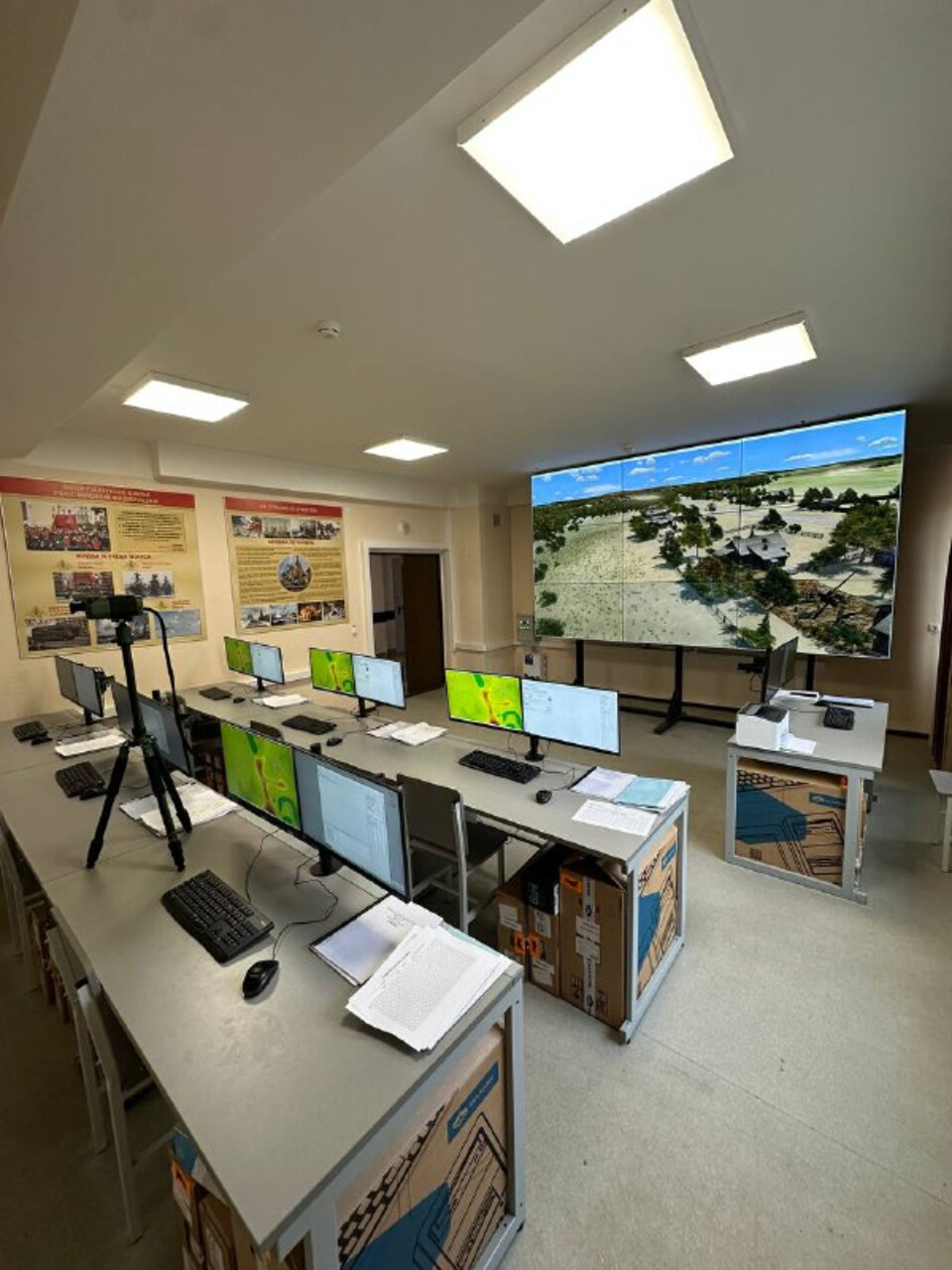

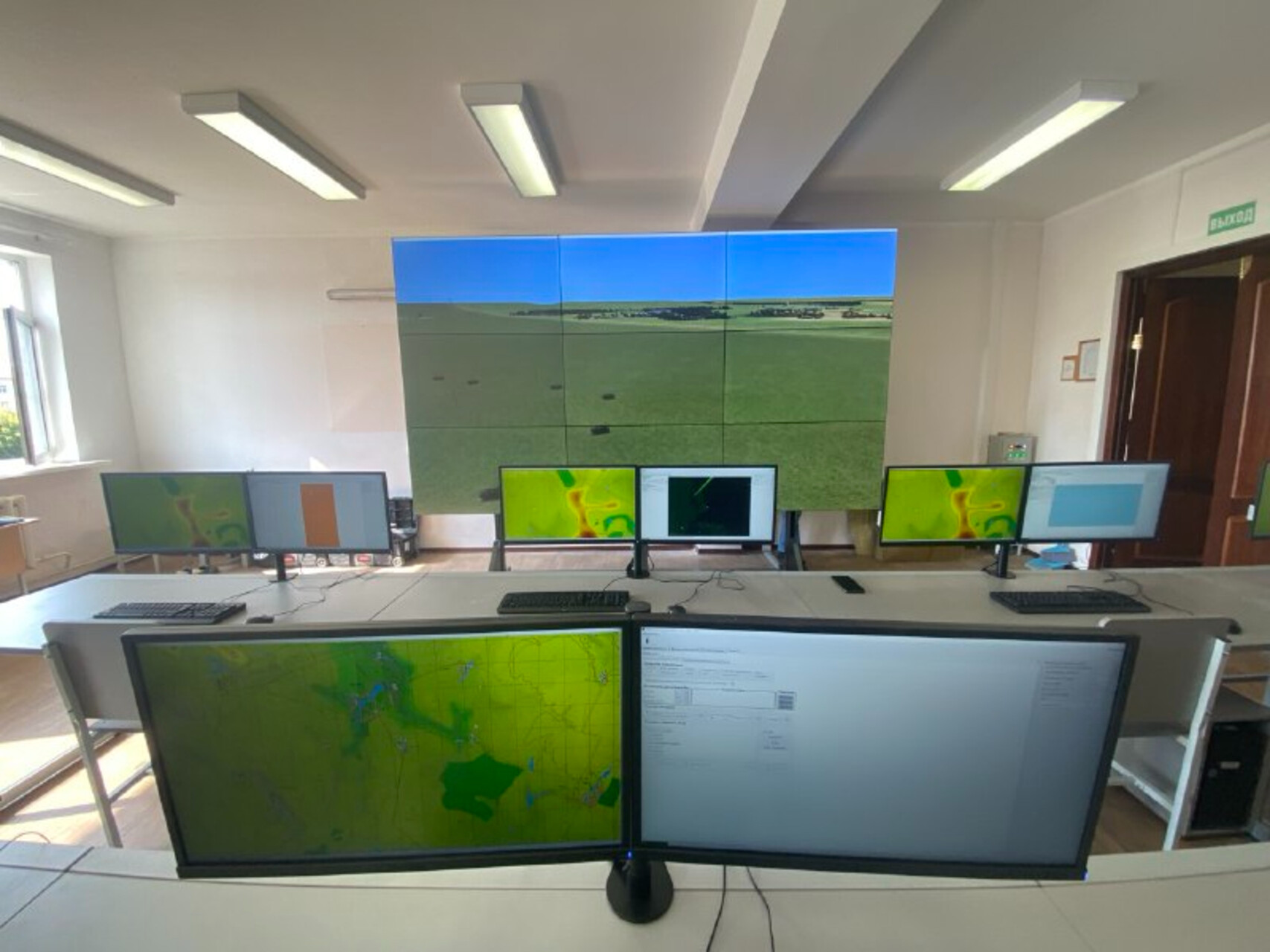

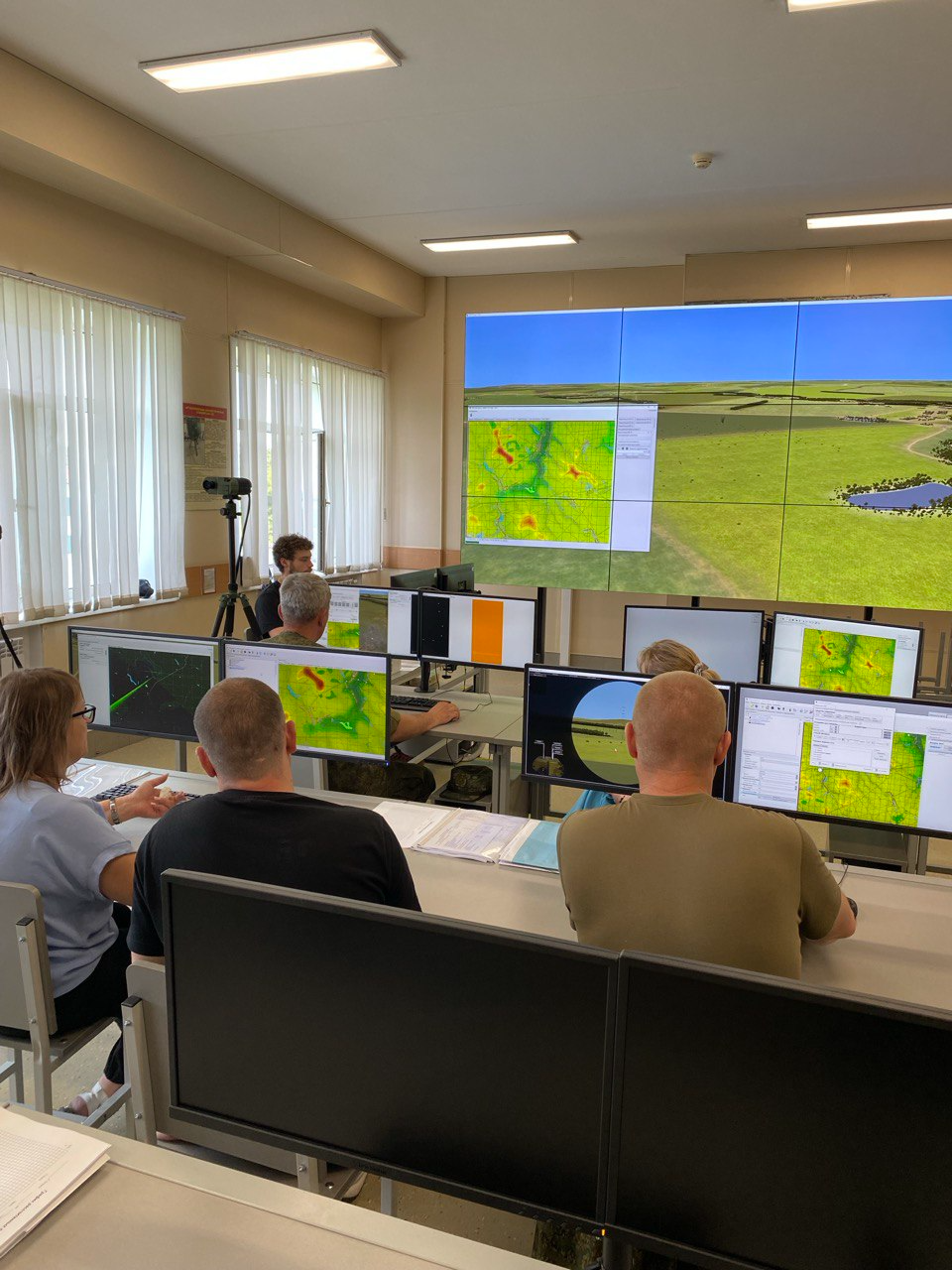

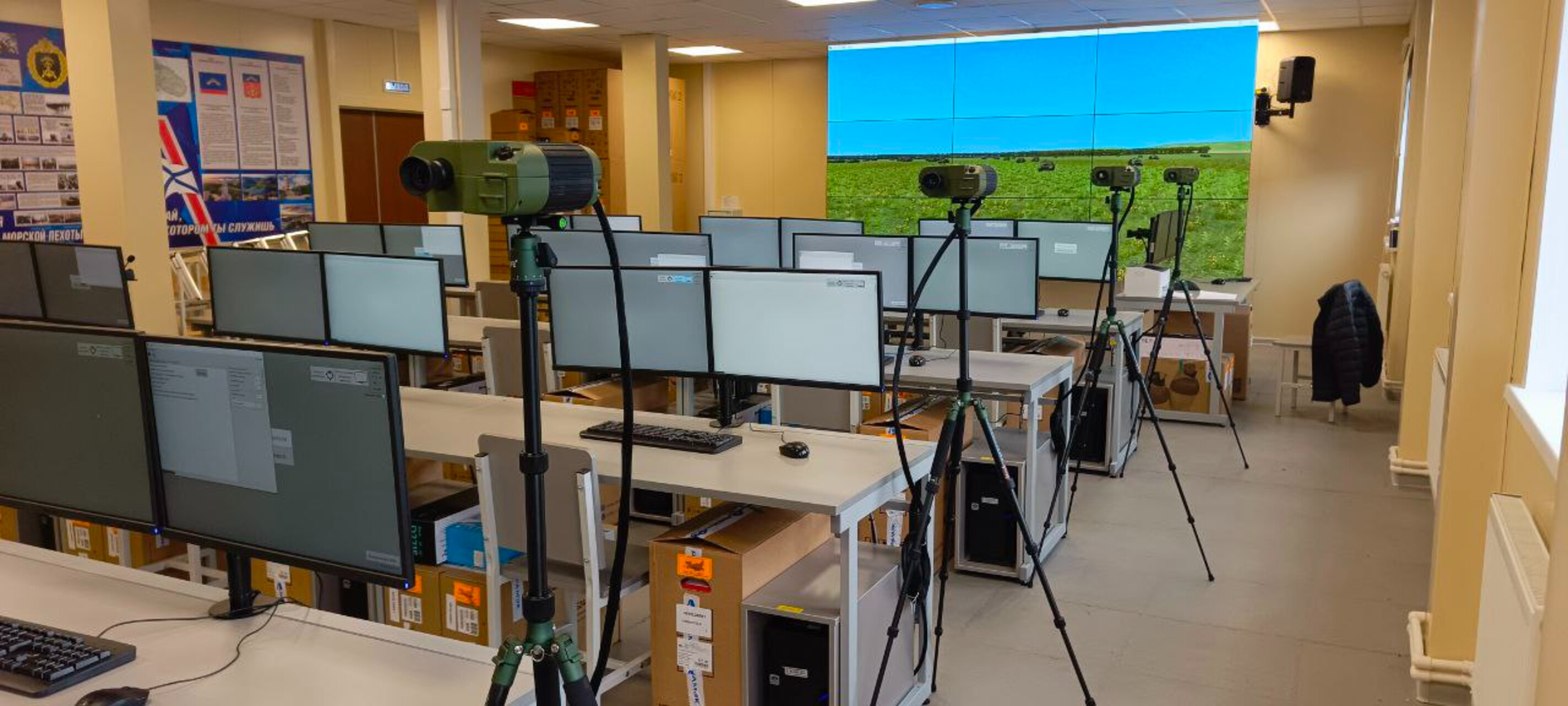

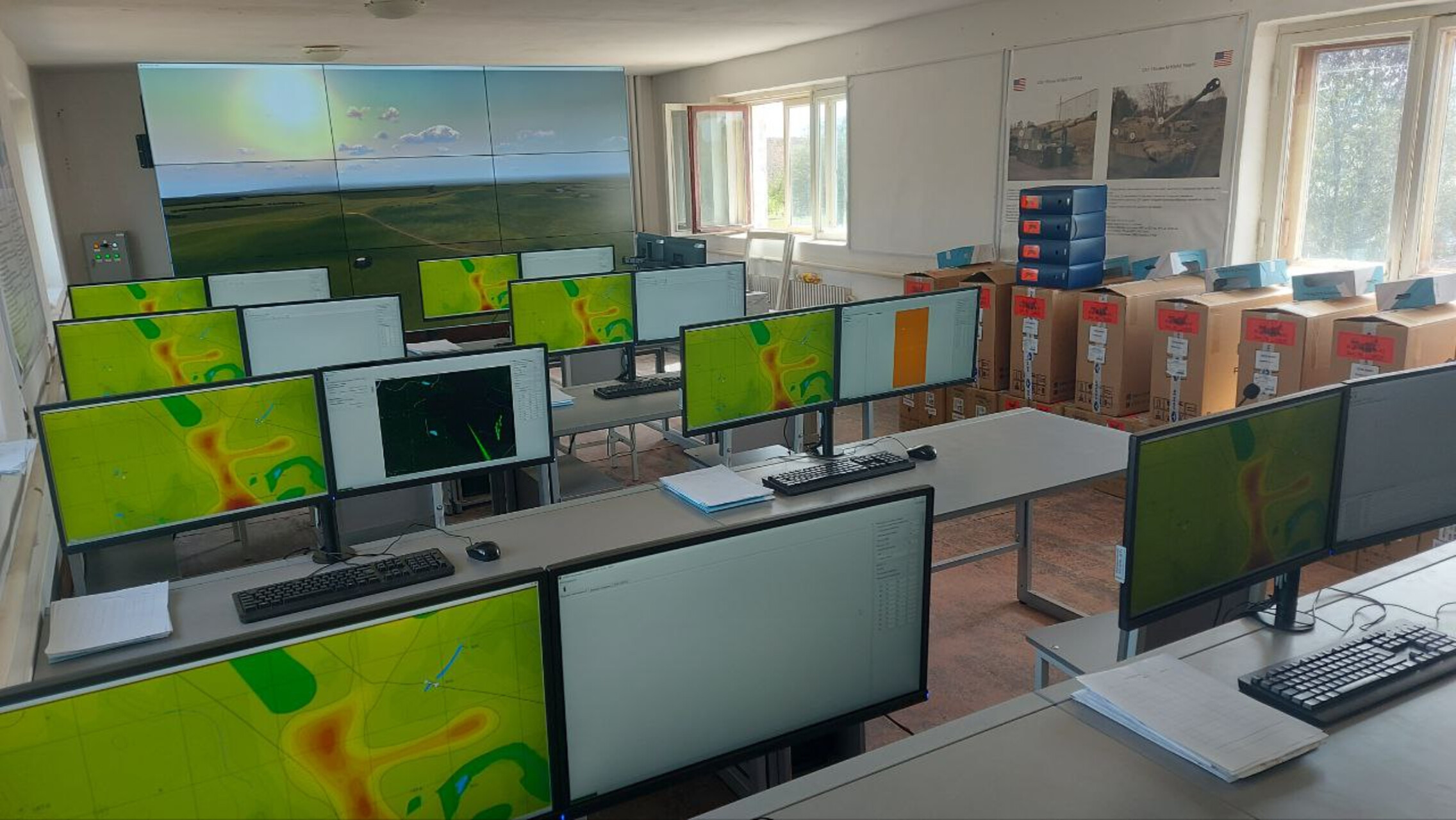

Средства панорамной визуализации трехмерной модели участка местности и звуковой имитации событий.
Предназначены для обеспечения эффекта присутствия в условиях, приближенных к боевым условиям выполнения огневых задач.
- широкоформатный ЖК телевизор;

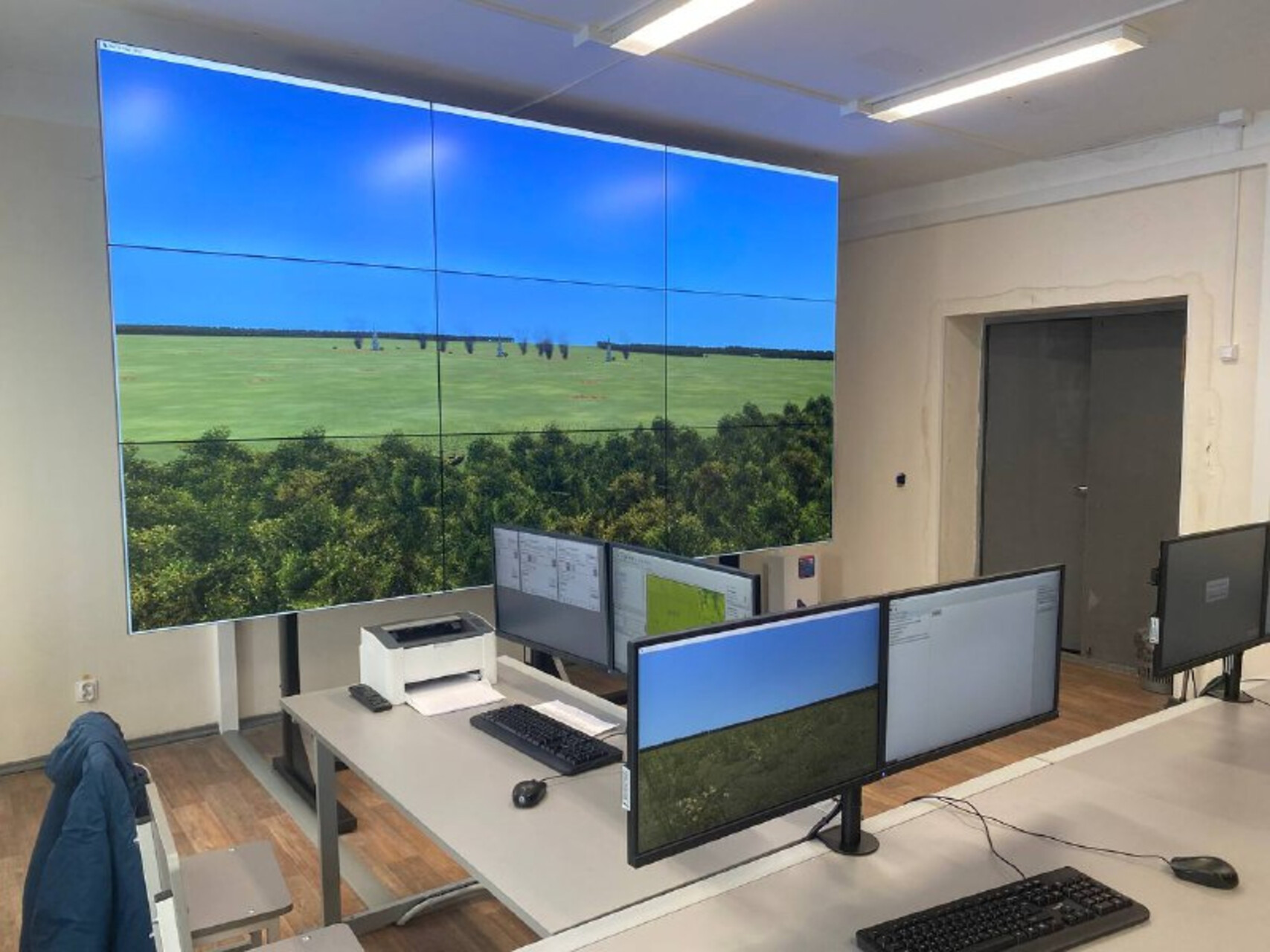

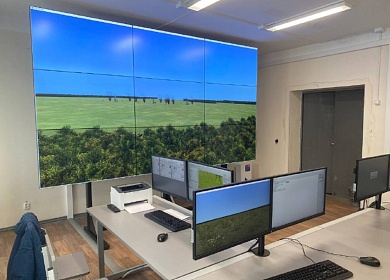

- панорамная ЖК видеостена;
- индивидуальное звуковое оборудование, групповая акустическая система;
- сетевое коммуникационное оборудование.
СТЕК ТЕХНОЛОГИЙ

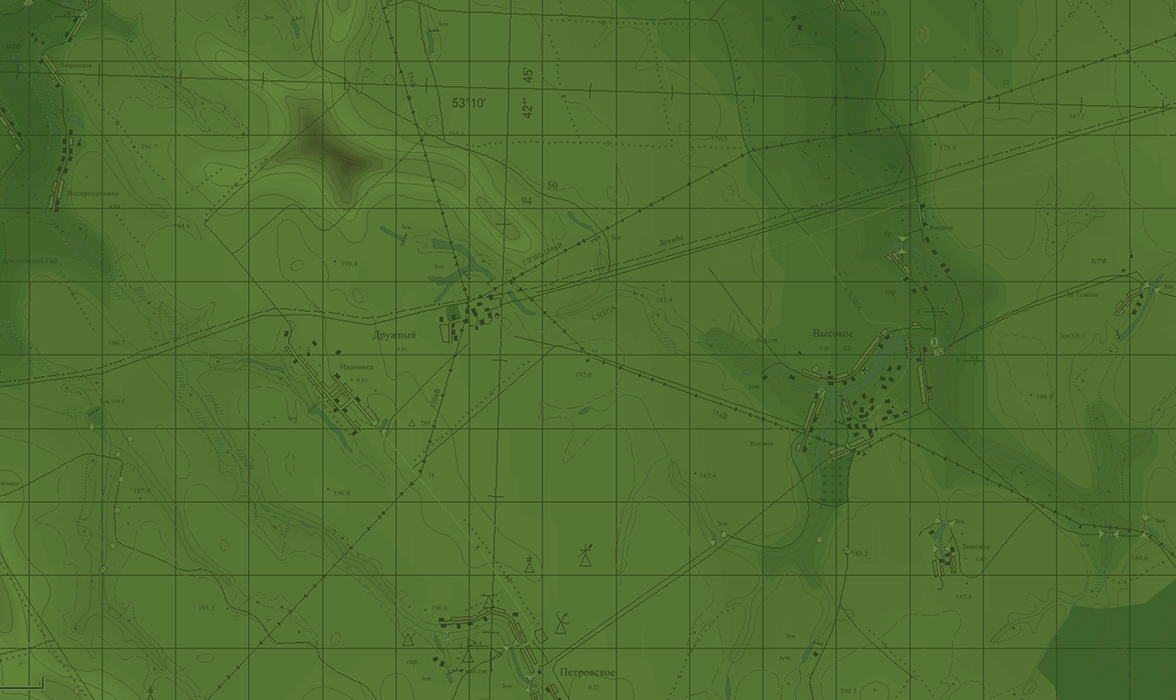

- Геоинформационный модуль, предназначенный для работы с электронными-топографическими картами и редактирования тактической обстановки. Реализован с использованием технологий GeoAPI, NetTopologySuite и GisToolkit (КБ-Панорама);

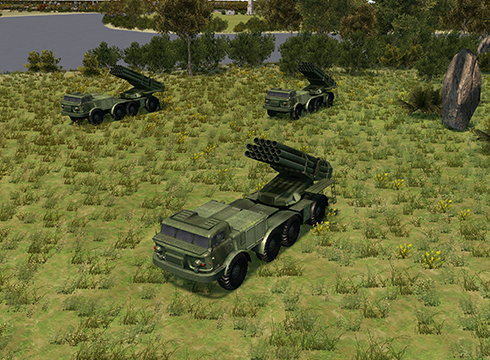

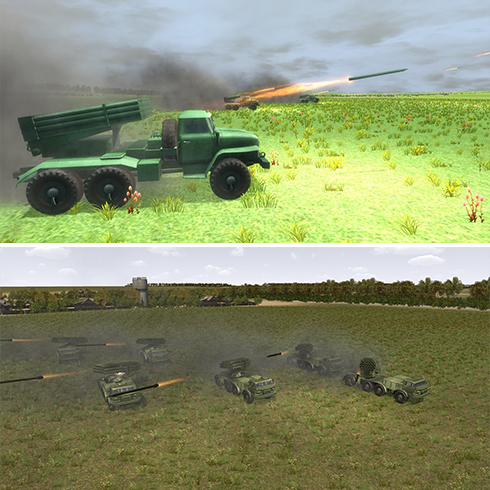

- 3D-модуль - формирующий трехмерную математическую модель участка местности, полученную при помощи собственной технологии (ноу-хау) генерации трехмерных моделей местности на основе данных из электронных топографических карт. Реализован на Unity;
- Расчетный модуль, формирующий баллистическую модель стрельбы различными артиллерийскими средствами поражения и РСЗО с учетом метеорологических, топогеодезических и баллистических условий стрельбы;
- Программно-аппаратный имитатор лазерного прибора разведки (ЛПР-3) на основе гиростабилизированной платформы, позволяющей определяя изменение положение корпуса имитатора в пространстве, изменять отображение демонстрируемой 3D-модели участка местности в окулярах имитатора.
Платформы разработки:
.NET Core, ASP.NET Core, Entity Framework Core
База данных:
SQLite
ГИС:
GeoAPI, NetTopologySuite, GisToolkit
Инструментарий, языки:
C#, JavaScript, Python, SignalR, Jenkins, Git
Пользовательские интерфейсы:
WPF, UnityUI
Сборка и развертывание проекта:
Scons, MDT
